HFSS13仿真一个缝隙波导时遇见的诡异现象,求解释!
05-08
本人在用HFSS13仿真一个双面开缝的全向波导缝隙阵列天线,查看其二维的远场辐射方向图时,出现如下现象,请各位帮忙解释一下:

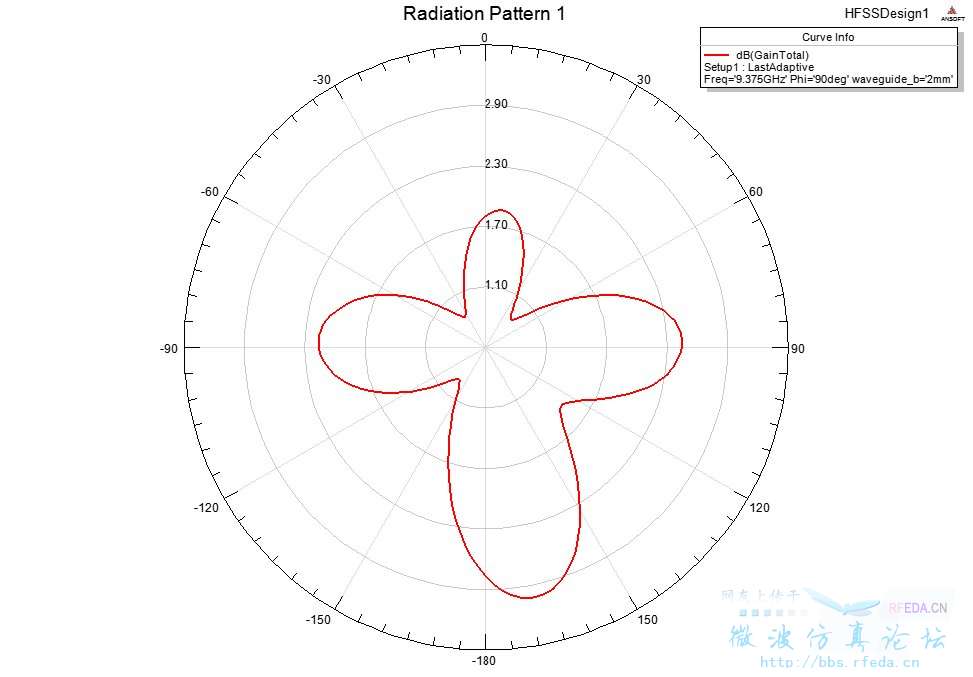

在查看辐射方向图时,设置phi=90°得到的方向图如:

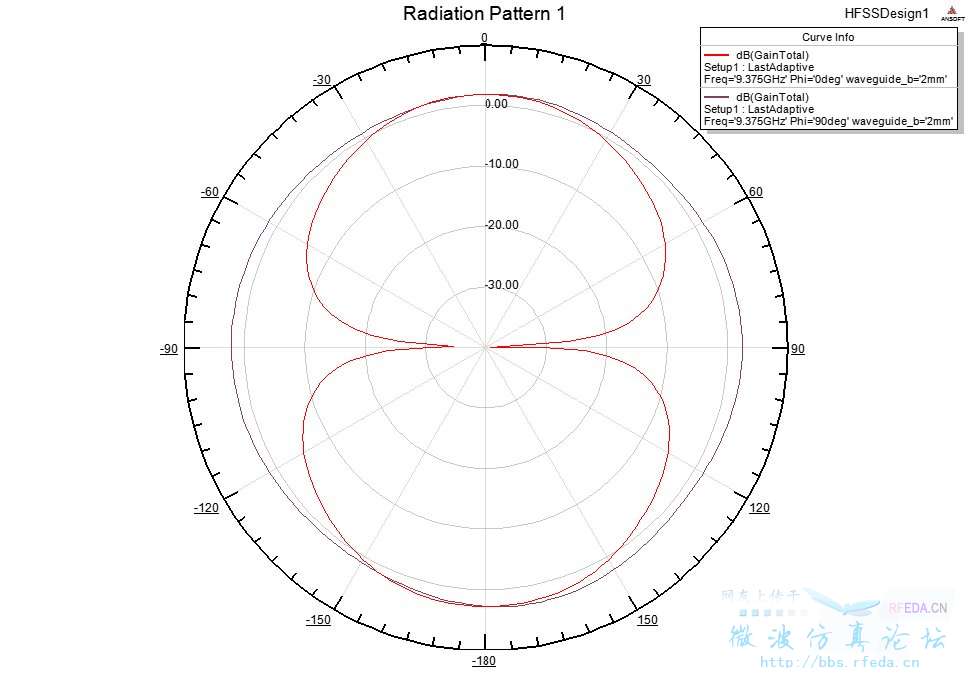

设置phi=0°和90°时得到的方向图如:
以上两幅图中phi=90°时的方向图为什么是不一样的?求解释!
在查看辐射方向图时,设置phi=90°得到的方向图如:
设置phi=0°和90°时得到的方向图如:
以上两幅图中phi=90°时的方向图为什么是不一样的?求解释!
小编 是尺度问题吧
这个我自己琢磨出来了,呵呵,不麻烦各位了。
这是两个方向的方向图啊,看来你很少测试天线
这不是两个方向的方向图,是一个方向的,但是因为smith的尺度设置不一样,就导致了这样的结果,其实phi=90°的两个方向图是一样。
确实,第一个图调整显示尺寸,就一样了
嗯嗯所以感觉很是诡异。
