C类功放改变LC参数不能改变输出频率的问题
05-08
看了教科书后想自己设计一个C类功放。我的设计流程如下：
如图，要设置静态下三极管工作在截止区静态工作点设置如下
V(2) 473.81279 m
V(5) 1.29170
V(12) 5.00000
β直接参照multisim里VI曲线测出来的，100左右。设置Ve在0.5V左右，让Ic靠近截止区，于是算Re=10ohm,IBQ=0.5v/β*10ohm=0.5mA，按VI曲线是在截止区。按比例取了一组电阻，这个静态工作点我只能说是半算半猜设置的。信号源是测试了几个不失真的结果。
LC回路谐振频率取35Mhz，如图，两个大的是功率表，XSC1是示波器，XFC是频率计。取RL比较大是因为考虑到增大Q值的原因。
我现在的问题是，为什么不管怎么设置L，输出频率都是35Mhz呢?

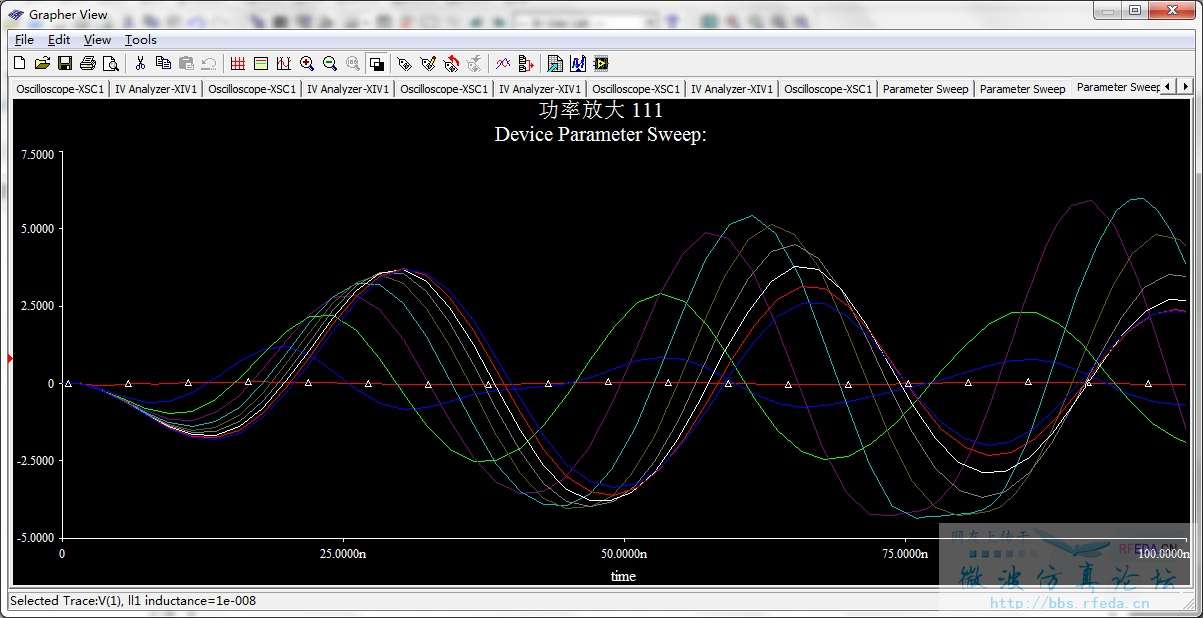

附上对L从10nH到1000nH的扫描分析.从图上看来，我觉得改变L仅仅是改变了LC回路的Q值。而且用不同L仿真都试过了，频率计的结果始终是35Mhz，改变电流源的时候跟着变化。
问题是：原理上来说，C类放大是在静态在截止区，设计输出是一个失真的波形，然后通过LC回路选出谐振频率，再将RL并联到谐振回路上得到功率放大。那为什么改变LC的参数不能改变输出波形的频率呢?
如图，要设置静态下三极管工作在截止区静态工作点设置如下
V(2) 473.81279 m
V(5) 1.29170
V(12) 5.00000
β直接参照multisim里VI曲线测出来的，100左右。设置Ve在0.5V左右，让Ic靠近截止区，于是算Re=10ohm,IBQ=0.5v/β*10ohm=0.5mA，按VI曲线是在截止区。按比例取了一组电阻，这个静态工作点我只能说是半算半猜设置的。信号源是测试了几个不失真的结果。
LC回路谐振频率取35Mhz，如图，两个大的是功率表，XSC1是示波器，XFC是频率计。取RL比较大是因为考虑到增大Q值的原因。
我现在的问题是，为什么不管怎么设置L，输出频率都是35Mhz呢?
附上对L从10nH到1000nH的扫描分析.从图上看来，我觉得改变L仅仅是改变了LC回路的Q值。而且用不同L仿真都试过了，频率计的结果始终是35Mhz，改变电流源的时候跟着变化。
问题是：原理上来说，C类放大是在静态在截止区，设计输出是一个失真的波形，然后通过LC回路选出谐振频率，再将RL并联到谐振回路上得到功率放大。那为什么改变LC的参数不能改变输出波形的频率呢?
改变频率是不是得使用合频器?LC可以改变被动器件的谐振频率来响应外激励频率，但是如何改变外激励频率?
