-微带线所能承受电流大小
12-13

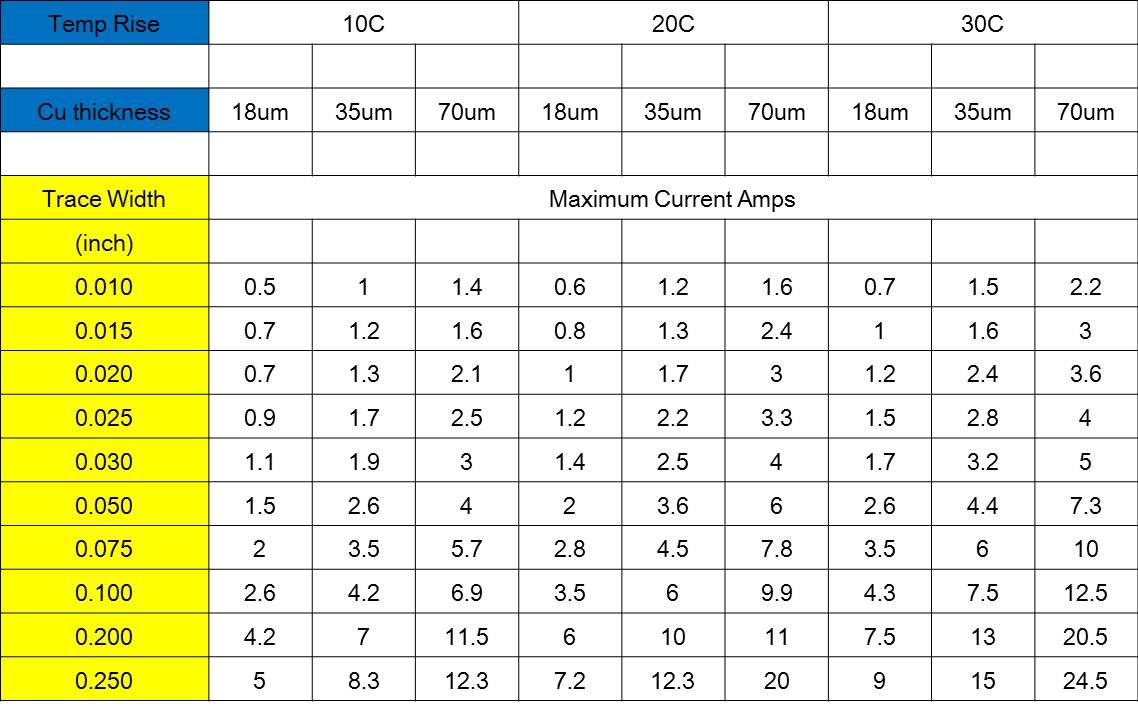

在网上常常看到附件这个表,主要两点不知道怎么解释?
1:表中“Temp Rise 10C 20C 30C”,温升相对的参考温度是多少?是否是相对于25℃的温升?
2:表格中“Maximum Current Amps”是指相对参考温度所承载电流增加的电流还是此时温度下所能承受的最大电流啊?
好困惑~~~~~~~
谢谢
1:表中“Temp Rise 10C 20C 30C”,温升相对的参考温度是多少?是否是相对于25℃的温升?
2:表格中“Maximum Current Amps”是指相对参考温度所承载电流增加的电流还是此时温度下所能承受的最大电流啊?
好困惑~~~~~~~
谢谢
1:参考温度就是环境温度,加电流前的温度
2:就是说如果要求温升不超过 10 度,最大能承载的电流是多少。显然允许的温升越高
能承载的电流越大
多谢!
恩,学习了
