使用ADS仿真DXP版图问题
05-08
我用ADS导入了事先在DXP下画好的版图(将DXP下的版图存为DWG文件,在ADS中导入),但是有个问题始终困扰我
在DXP中,比如BOTTOM层我做了大面积的覆铜,当然,在覆铜上是有过孔等东西的,或者在覆铜上有一些“孔”被挖掉了,在DXP中覆铜,软件是可以自动生成这些的。
当我把版图导入到ADX中时,大面积的覆铜消失了,只是边界存在,让我很纠结……不知道哪位大大能指点下,是我导入的不对还是在 ADS中可以做什么处理?

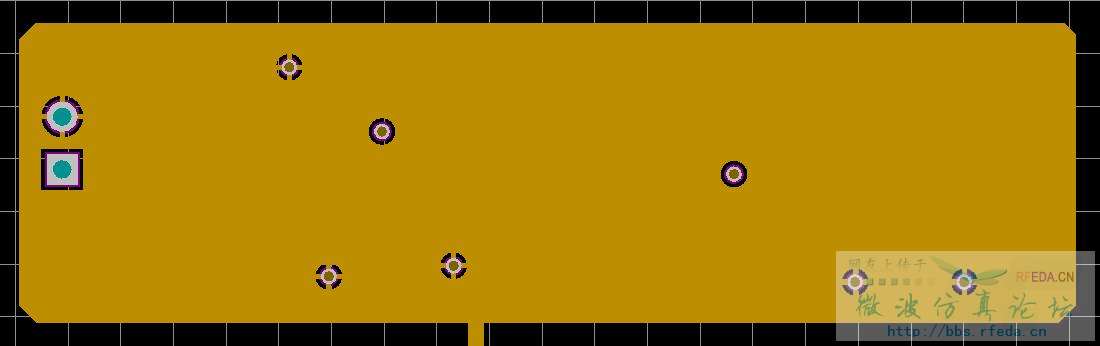

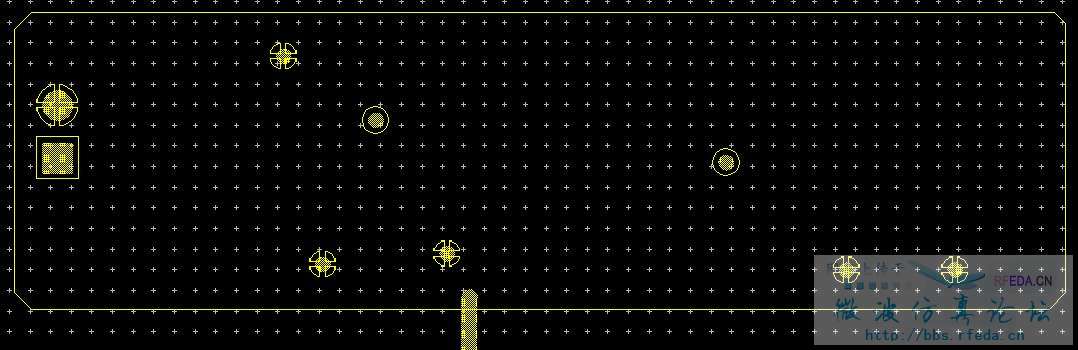

下面第一幅图是DXP中的,第二幅图示导入到ADS后的结果
请大大们多多指点!
在DXP中,比如BOTTOM层我做了大面积的覆铜,当然,在覆铜上是有过孔等东西的,或者在覆铜上有一些“孔”被挖掉了,在DXP中覆铜,软件是可以自动生成这些的。
当我把版图导入到ADX中时,大面积的覆铜消失了,只是边界存在,让我很纠结……不知道哪位大大能指点下,是我导入的不对还是在 ADS中可以做什么处理?
下面第一幅图是DXP中的,第二幅图示导入到ADS后的结果
请大大们多多指点!
或者有其它方法可以将DXP中的PCB图导入到ADX中吗?急,谢谢各位大大了!
求指教!
有人知道吗?
