HFSS电磁波入射方向与波端口关系

05-08

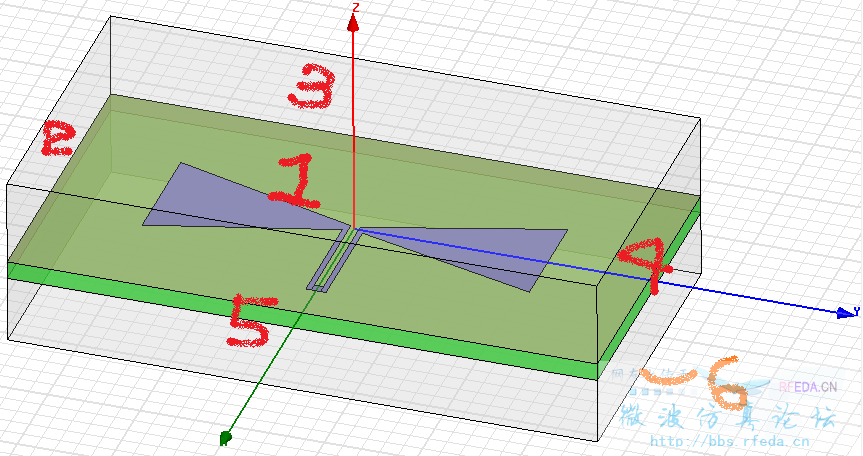

如图, (请忽略图中的lumped port)
若电磁波与Z轴平行, 垂直入射XY平面
波端口1该如何设置呢?
是否该设在面1(顶面)呢?
波端口1是不是代表着能量进入的地方
那波端口2就代表能量流出的地方吗?
请问一定要设波端口2吗?

把带线延长到基板边界，我一般设带线厚为0.035mm，在输入端口的带线界面设置激励类型。

这是个天线，端口只有一个，你看一下教程就明白了，

是啊，这是个共面波导馈电的天线，端口就在你画的数字5附近，没有什么波端口2

您好
谢谢两位的回答
但问题是
若想把这里的集总端口改成波端口的话
波端口该怎么设呢?
对不起我问题问得不清楚

学习学习！

把馈电延长到基板边界，从边界面上加激励，看看教程！
