Ansoft designer 仿真TDR，从50欧姆开始？
05-08

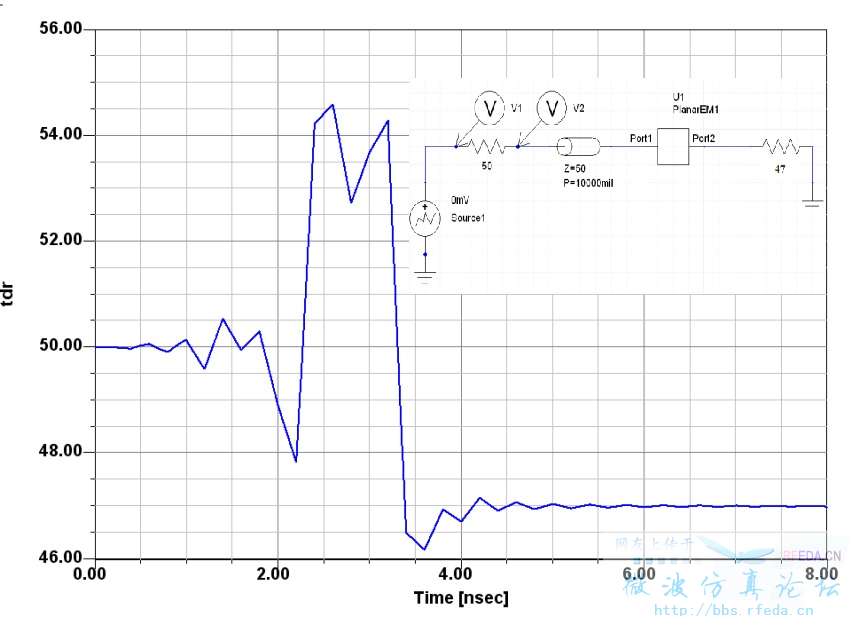

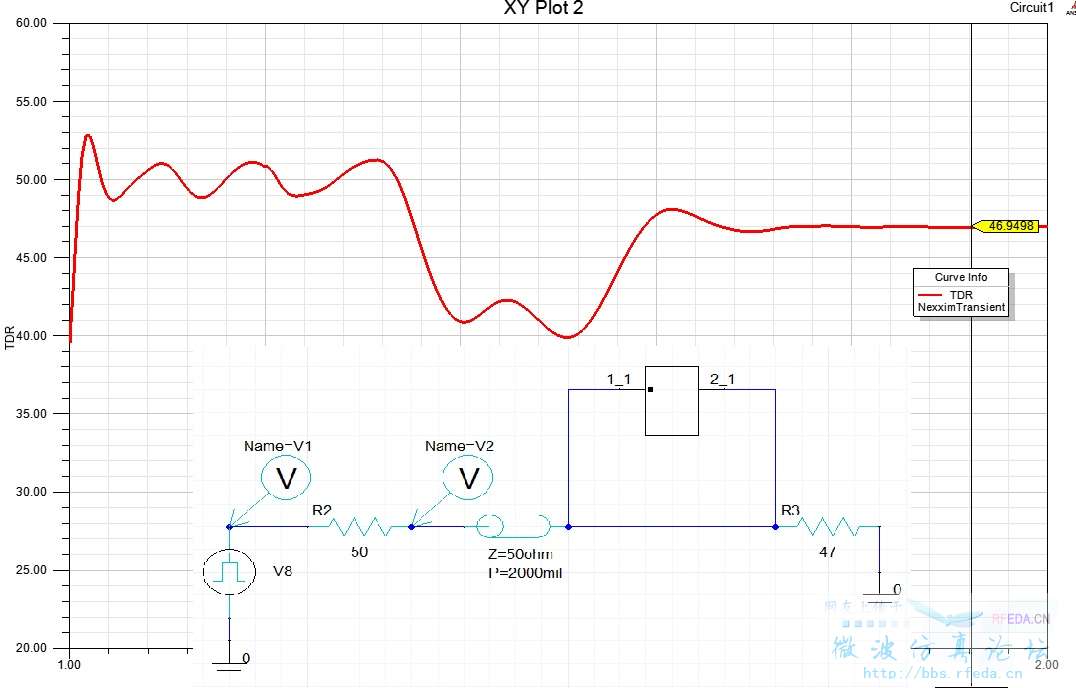

如下图，是fullbook里的例子的图形，其TDR 阻抗是从50欧姆开始的，但是接下来的图形是我自己仿真的其他模型，为什么不是从50欧姆开始呢?究竟是哪个对?希望大家来讨论或是指点，共同进步！
应该是从50开始，你自己仿真的结果有点奇怪，也许是设置错误也许者是软件bug，这个软件有类似hspice的delmax的设置么?
