HFSS CST 仿真阻抗，大家看看是否遇到过
05-08

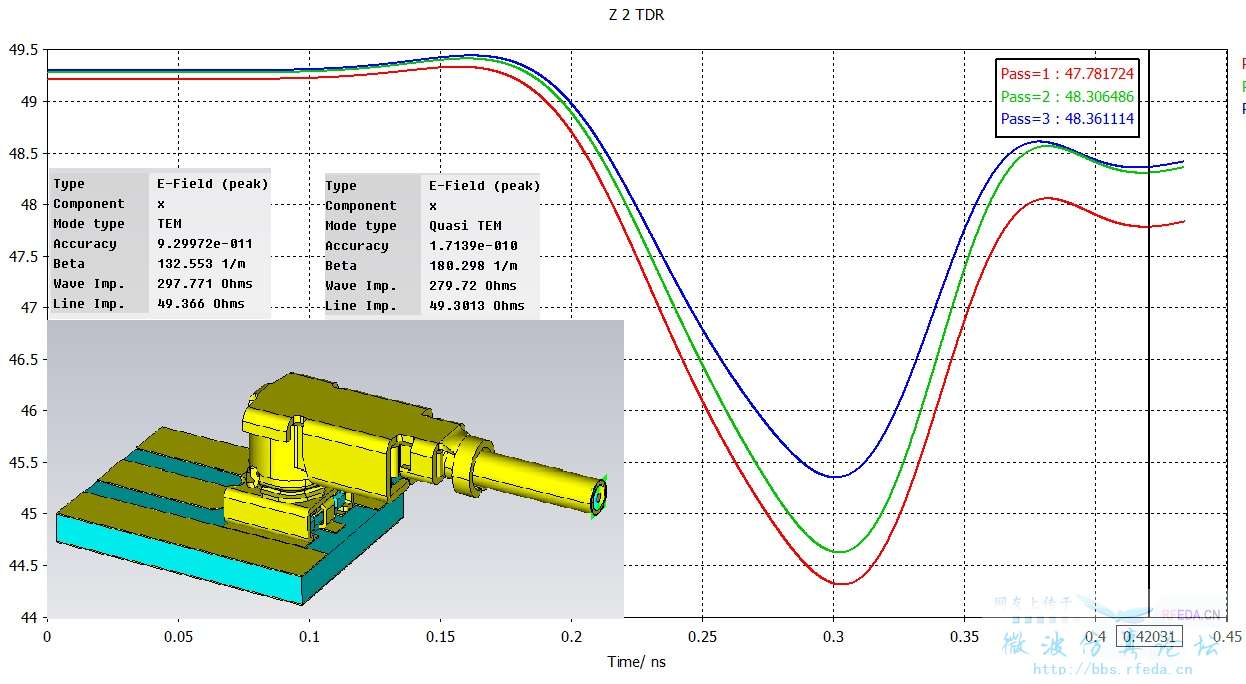

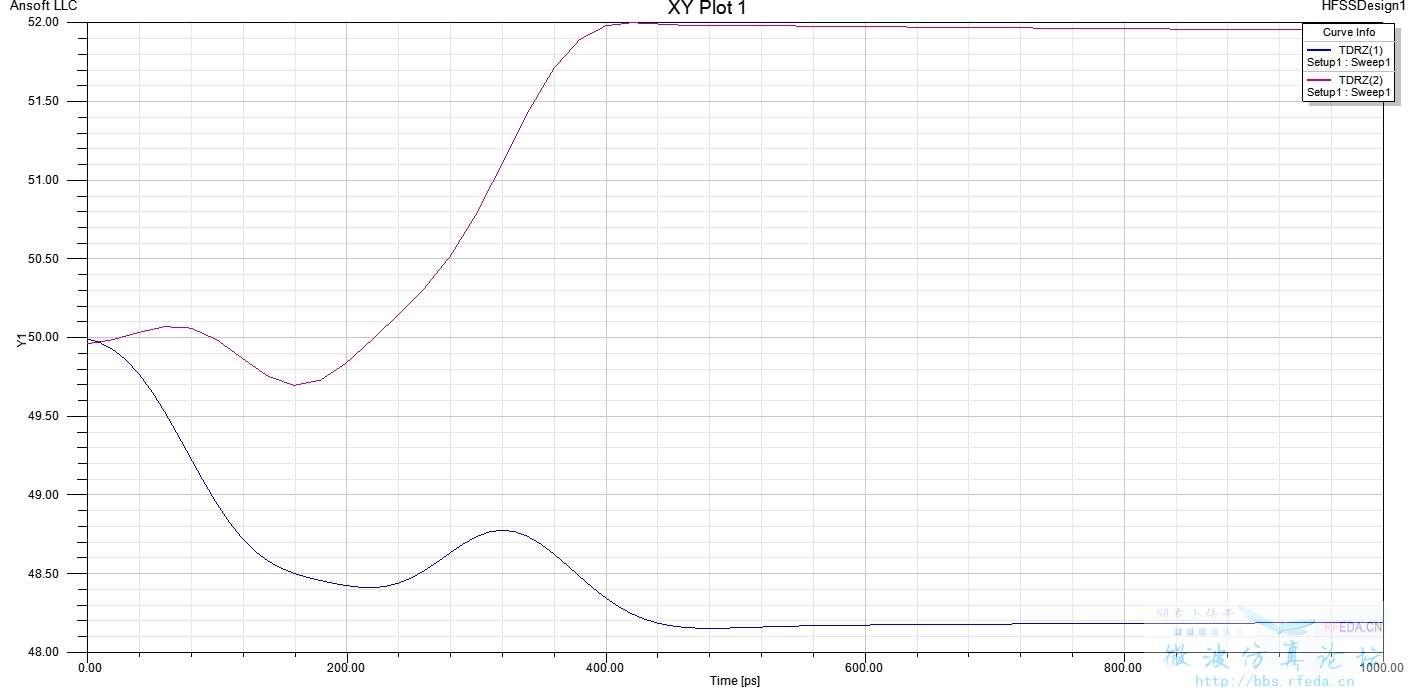

如图，我仿真的连接器的模型和阻抗图，发现阻抗的起始点是从50Ohm开始，但是结束点不是50Ohm（CST也是得出这样的结果），从起始端可以看出，我的阻抗都设置在了50欧姆，但是为什么结束的时候就都变化了呢?并且是一个变大，一个变小。
如何我遇到小编同样的问题
我会选择看回波损耗，或者驻波
以及插损
这三个参数没问题，那就说明整个模型结构不会有问题
这个不是模型本身的问题?
小编这个模型做的漂亮
平常说的50欧姆，也只是围绕圆图的50欧姆中心绕圈而已
如果连接器的驻波小于1.1已经很不错了，那在1.1的驻波上阻抗也不是刚好50欧姆
也可能是我没理解你的意思
我也是实在搞不懂了，但是我总在想，我的同轴那端绝对是没有问题的，阻抗设计的也是50欧姆，即使是中间连接器模型有问题，但是软件也不应该给我跑出不符合的阻抗啊。大家给点意见
这是个同轴转微带的模型，这个问题很困扰 啊
小编这个问题解决了么?
我想是不是上升时间设置的过大引起的?
前来学习。请问小编做的是什么仿真啊?一般的都是看频率与阻抗的关系，你的图里面横坐标为什么是时间啊?是时域仿真吗?
从仿真上看，随着时间的不同，即信号传输的方向上阻抗发生变化。这与你每个环节的阻抗是否是50Ohm没有必然的关系，也不代表你设计的是50Ohm，信号看到的也必然是50Ohm。我认为，这主要是由于传输线在不同模式见进行转换时的不连续性引起的。你的那个模型，场的传输方向上经过两个垂直拐角，不要指望都是50Ohm。
