令人咋舌的驻波比

05-08

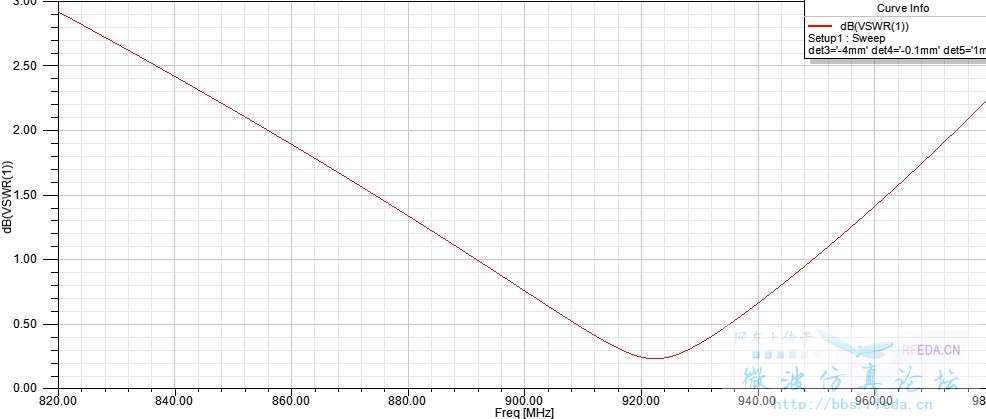

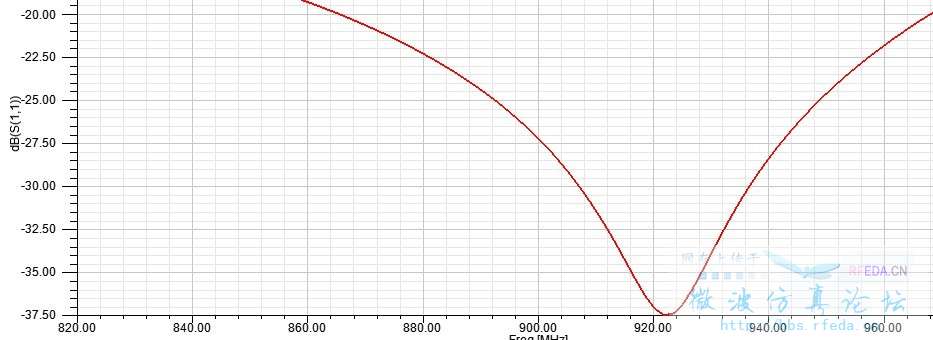

[size=5]毕设时用HFSS13.0仿了一款弯折线标签天线,谐振频率为915MHz,虽然暂时没调到阻抗匹配,但是仿真出的驻波比VSWR在892MHz到950MHz居然小于1,我彻底震惊了,调了一天还是没找到哪里出现问题,各位大哥大姐谁能救救小弟啊,到底哪里出问题了呢?





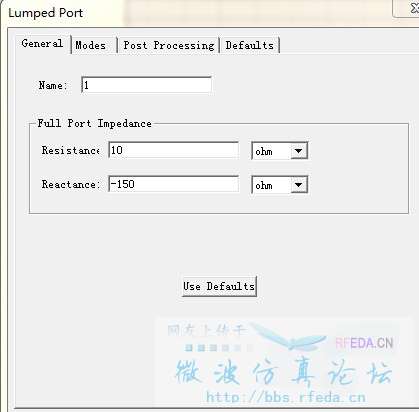

  • 输入阻抗怎么会是负阻呢?无源的东西应该是不存在负阻的啊。
    是不是边界设置有问题啊

    驻波没单位  你是db

    VSWR是比值,最小值是1,可見得問題出在你沒把單位設置妥當。

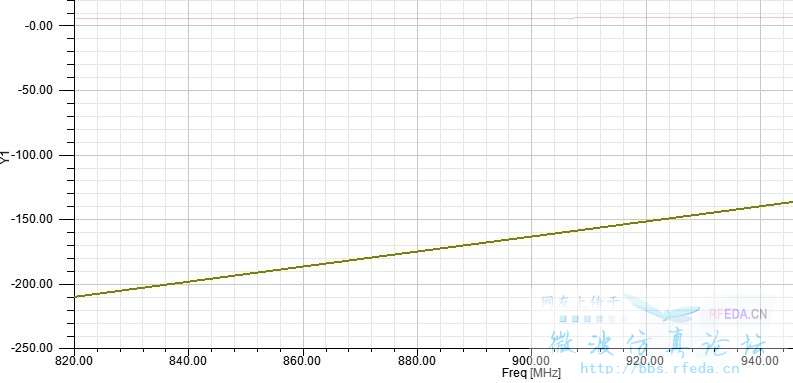

    不好意思,上面图中的负值是阻抗的虚部,实部图中显示的不清楚,但是基本保持在5左右...

    谢谢,是我把单位弄错了,汗颜啊

    呵呵,一下 就解决了问题啊

    太离谱了,肯定设置错了!

    你可能没有收敛。

    是驻波的单位弄错了,多取了个对数

    无语  令人咂舌的小编

    电压驻波比永远是大于1的呵呵

    做成这样答辩都能过?
    服了
    阻抗设置绝对错误

    单位错误,VSWR没有单位,或单位是1,你取了dB对数了

    小编太汗了,驻波比居然会去对数玩玩
