驻波比怎么会小于1?
05-08

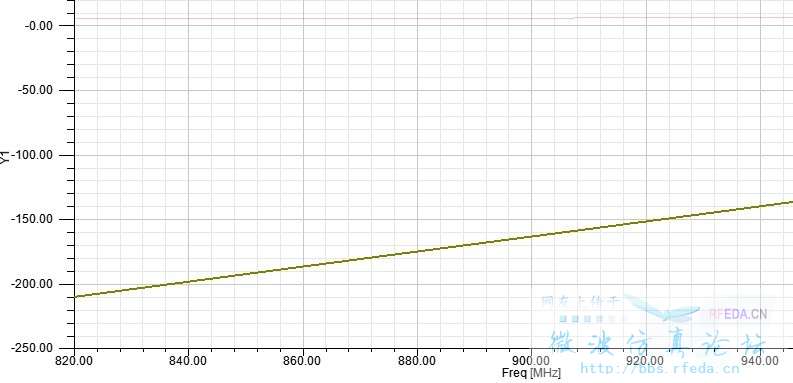

毕设HFSS13.0仿了一个弯折线对称阵子天线,谐振频率是915MHz,虽然尚未调到匹配,但这时出来的结果彻底把我震惊了,驻波比VSWR在892M到936M之间居然小于1,我快疯了,弄了一天也找不到问题,哪位大哥大姐知道怎么回事啊?我到底哪里出错了啊....
因为你用的是dB(VSWR),如果你用VSWR就正确了。
那一定是出错了
以后这个问题自己多想一想 不可能出现的问题 不是结果观察错误就是模型错误
你出的是dB幅度值就是反射系数S11 不是驻波比
单位看错了吧!
你用的是dB(VSWR),如果你用VSWR就正确了。
不用dB(VSWR)测量驻波。
jiushi啊,function 选 none 不要选dB
不是用abs做单位的么
选dB应该是看回波 S11,对应-10db约为VSWR 2.0 负值越大驻波比越好啊
