请教关于Far Field Radiation Sphere Setup的设置问题

05-08
请教各位,
用HFSS仿真时,Far Field Radiation Sphere Setup该如何进行设置呢?就是里面的Phi和Theta的起始角度以及步长该依据什么进行设置呢?
发现不同的设置会对方向图有不同的影响啊.......我想看天线的E面方向图、H面方向图和Gain方向图...
多谢了!

可用數學的座標來理解會比較清楚,在三度空間中,要定出一個點,可以用(x,y,z)為之,這是在笛卡爾座標系下,還有另外一種方法,那就是採用圓座標,XY平面上的夾角叫做Theta,XY平面與Z軸的夾角叫做Phi,而空間上的任一點也可以採用r(Theta,Phi)來定義。
對於天線而言,一般Theta以0到360度最普遍,這是因為天線通常有必要了解在XY平面上360度的輻射情況,無指向性天線可以藉此評估其性能,指向性天線也可以藉此評估其前後(F/B)比的性能。至於Phi,從天線使用的角度來看,Phi以-90度到+90度,或者從0度到180度,這純粹是因為天線應用面上的關係,比如一根單極垂直天線,使用時你會想要了解的應該是,Theta以0到360度,以及Phi0度到180度範圍的輻射,因為天線下方的180度輻射不會有人關心的。
至於起始角度以及步長該依據什麽進行設置呢?
這就要看你在HFSS上天線模型的擺放狀況囉,原則上就是可以比照上面的說明來設定角度,至於步長可以約略選個適當的值,如果執行時間過長或看圖時變化不順暢,或者是圖形不滑順,可以再試著調整其步長。

一般要看天线的电场方向吧。比如电磁在YZ面。则设置的 PHI 0-90  步长 90  因为0°是H面,90°是E面
theta -180   180   步长 2

LS好!还是有很多不明白......
如果我的天线是沿y轴放置,那我要看E面H面的话Far Field Radiation Sphere Setup该如何设置呢?E面是不是zoy面,H面是不是zox面呢?
还有就是,Gaintheta是不是看H面方向图的,Gainphi是不是看E面方向图的呢?
对于这个方向图真是很迷惑啊.......

看到很多高手写的指导性的方法,我按照自己的理解来写一个详细的确定最大辐射方向,E面,H面的步骤,供参考(HFSS12)。
1.首先确定天线的最大辐射方向(也可根据天线理论或常识),以下是通过HFSS生成的图形来判别:
在仿真结束后,画出天线的3D增益方向图,首先添加了一个完整的辐射球面,选择工程树下的Radiation——Insert Far Field Setup——Infinite Sphere ,保持默认的phi从0~ 360,theta从0~180。
其次,Results——Create Far Fields Reports——3D Polar Plot,确认geometry选择的是3D,Category选择(Gain Gain),Quantity(GainTotal),Funtion(db)
最后,根据3D增益方向图确定最大辐射方向(数值最高点与原点的连线方向)
2. 选中模型的天线部分后,右键Plot Fields——E——Vector_E,即可看到电场的方向;同样Plot Fields——H——Vector_H

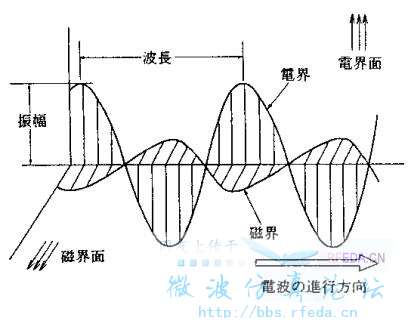

3. 一般需要放大来观察电场E和磁场E的方向。可以结合下图来看:




4. 过最大辐射方向和电场方向的面即是E面,过最大辐射方向且与E面垂直的面即是H面。

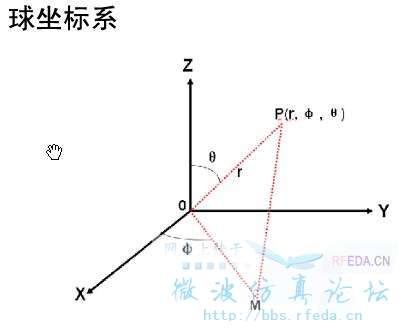

5.已经确定E面和H面分别对应的是哪个平面后,再根据球坐标系来确定phi和theta哪一个要取定值,即phi和theta中有一个固定为一个常值,另一个取所有可能值,具体情况要具体分析:




  phi,theta取值完毕后,可绘制相应的平面方向图。
总的来说:思路为首先确定最大辐射方向,再确定电场方向,这样就可以确定E面,H面对应的是XOY还是XOZ或者其他的面了,最后按照theta,phi来对应下画图

首先得确定电场方向呀,沿Y轴放置,不同天线的电场方向也不一样吧。有的端射,有的侧射。不确定可以按4楼的方法。反正电场所在面,肯定有个常数,要不是THETA=constant,要不就是PHI=constant。 把这个常数定好,另一个就设一个范围。PHI是常数的话,Gaintheta就是这个面的主极化方向图吧。

这个步长的设置无所谓,不要太粗就行。判断E面和H面,直接根据三维的方向图来判定。一般在工程上可能是垂直面和水平面,可以根据三维方向图上的theta和phi角的旋转方向来判定

学习到了很多东西,帮助很大啊,多谢各位大虾的解答
