天线增益图,你玩死我了...

05-08

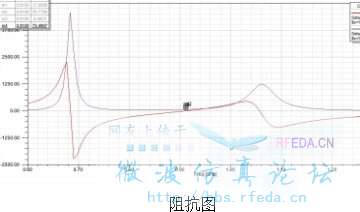

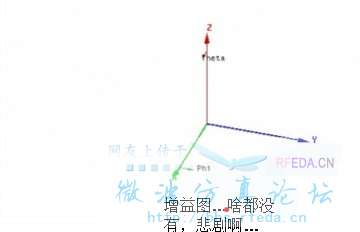

    求大虾帮忙啊,毕设仿真了一个贴片天线,中心频率910Mhz,模型应该没啥问题,模型里有一个变量L,画增益图时,只有L=10mm才会出现方向图,把L设为其它长度时根本出不来图,被这问题折磨一周了,毕设没几天了,求大虾们指教到底怎么回事啊?





  • 在3D方向图中,应该看不了参数的变化引起的方向图的变化!

    软件没有装好哈,只显示你设置的初始值的结果,其他结果不显示,我用12的时候遇到过,你重新装下就好了

    嗯,可是我这个是设定L=8.24mm时的增益图,怎么还是出不来啊?L=10mm时就有啊

    really?我试下,谢谢大虾啊,嘻嘻

    顺便问一下,初始值设置以后就不能改了么?我仿真时L从6到10间隔1mm算了5个数花了10几分钟,然后从8到9间隔0.2mm又算了一次,结果花了近半小时,连带6 7 8 9 10都算了,这么怎么改啊?

    把仿真的结果文件删掉,重新仿真吧,一般能解决问题。
    3d方向图确实常出问题
    你画2d的吧

    把结果清除下,再重新计算,可能是自动更新功能没起作用

    我用V12 13都沒這問題出現過  抱歉愛莫能助
    不過你這天線應該是折疊偶極結構吧 好像是RFID用的吧  曾經看過這篇論文

    参数扫描不能看远场的结果吧
