放大器输出信号展开式中a3为什么小于0
05-08

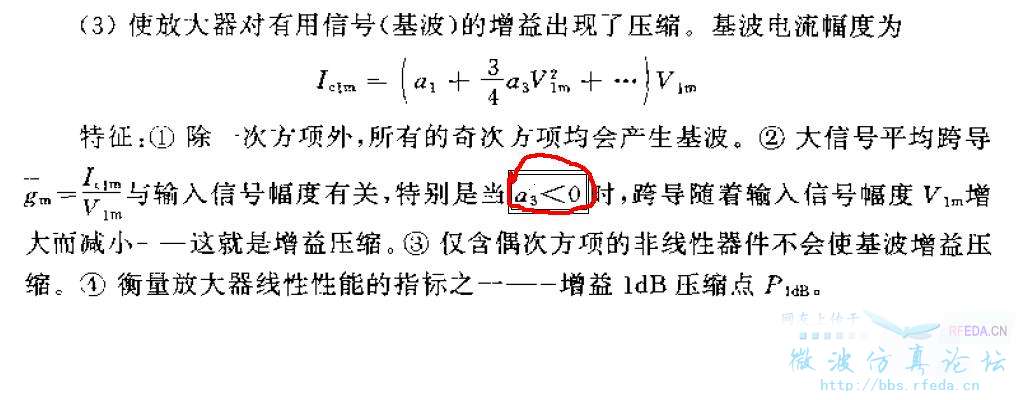

放大器输入信号时总是伴有一个或多个干扰信号,输出有用信号的基波分量展开式为
i=(a1*v1+0.75*a3*v1^3.............
此处的a3所有书上都说一般小于0
这到底是为什么 请各位解答一下 谢谢
i=(a1*v1+0.75*a3*v1^3.............
此处的a3所有书上都说一般小于0
这到底是为什么 请各位解答一下 谢谢
如果v很小,你把v四次方以上的略去,可以看出,要符合放大器物理规律的话 a3必须小于0
不然就是一个线性的函数叠加一个快速增加的3次方项,随着V的增大I迅速增大,类似于击穿现象
但是放大器在击穿前会有一个饱和现象,(就是线性函数减去一个三次方项)随着V的增大I增大的越来越慢(1dB压缩点)
