问一个关于PA漏极电压-电流的问题
12-13

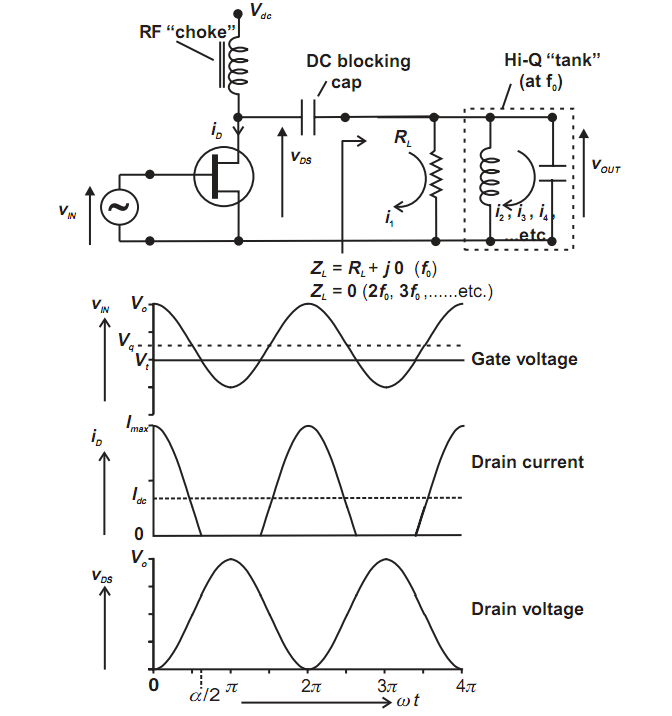

PA教材上的一个图
问题一：漏极电压电流为何反向？
问题二：对于传统放大器(A,AB,B,C类)，漏极电流有一个导通角而漏极电压一直是完整的正弦波？
问题一：漏极电压电流为何反向？
问题二：对于传统放大器(A,AB,B,C类)，漏极电流有一个导通角而漏极电压一直是完整的正弦波？
1.看清楚电流方向和电压极性，Vd(t)=Vdc-i(t)*Zl
2.在图中所示的ZL条件下，则漏极电压一定是正弦波。原因见上式的傅立叶分析。
