请教 AB 类推挽功放的匹配

12-13

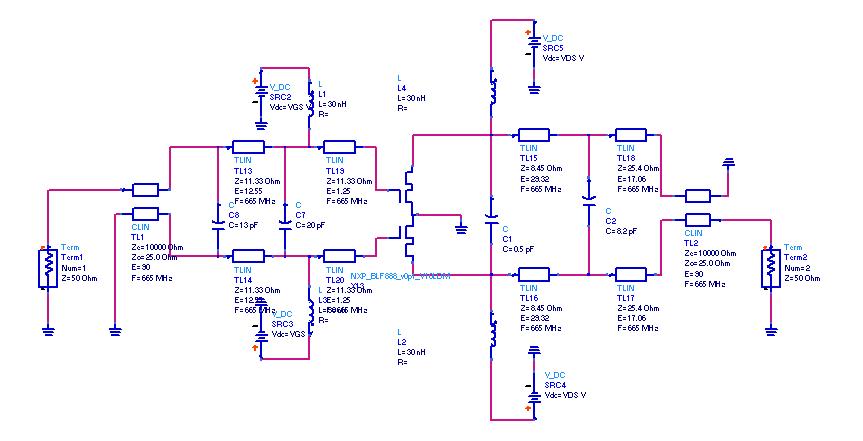

图一是一个典型的 LDMOS AB 类推挽功放
在输入端和输出端分别用了一个巴伦进行平衡非平衡转换

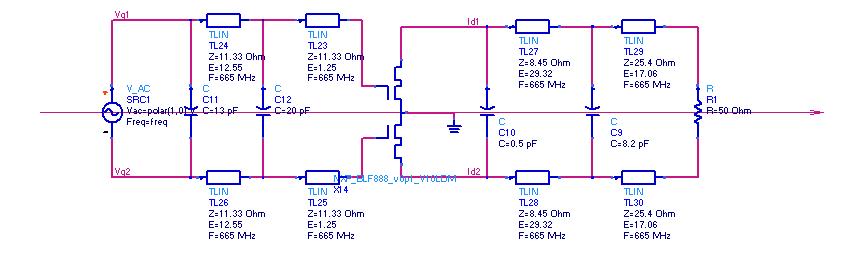

图二是它的射频通路，巴伦部分用它的等效电路替代
问题是：这样的推挽功放，匹配电路应该如何设计？
大部分资料上都认为这是一个差分电路，所以图二中的箭头是一个虚地，则把它用实地代替，然后像普通的单端功放一样匹配就可以了
我觉得输入匹配这么设计是没问题的，因为确实有 Vg1 = -Vg2，箭头沿线确实是一个虚地
但是输出匹配也可以这么设计，我就不理解了。由于两个 MOS 管是交替导通的，它们的漏极电流并不是 Id1 = -Id2 的关系，而是如下图所示：
Id1        . .            . .
         .     .        .     .
        .       .      .       .
........         ......         .......
Id2  . .            . .             . .
   .     .        .     .         .     .
  .       .      .       .       .       .
..         ......         .......         ..
这样的情形下，输出端箭头沿线还能作为虚地处理吗？

呃，888
.204

应该是先把I1，I2补偿到180反向，虚线处为虚地，否则巴伦工作也有影响的

怎么补偿呢？
.85

两个电流的相差还蛮大的，现在是仿真不是实际电路，应该是输入巴伦的相位不平衡吧，可以把其中一个巴伦输出后的传输线加长，或者加个电容试试吧，没做过，这个是ads的design guide电路？

谢谢，我这几天都在考虑这个问题，好像有点明白了
设两个管子的电流分别为 I1(t) 和 I2(t)
如果把输出匹配电路和巴伦看做一个匹配网络 M，那么 M 是一个三端口网络，不妨设连接两个功放漏极的分别为端口 1 和 2，巴伦的不平衡输出端为端口 3
那么 I1 和 I2 是作为网络 M 在端口 1/2 的激励存在，功放的输出则为端口 3 的输出
由于 M 是个线性网络，那么类似奇偶模分析的方法，可以将 1/2 端口的激励划分为两个部分，即奇模激励和偶模激励
奇模激励下 1/2 端口的激励电流分别为 Io 和 -Io，偶模激励下两个端口激励电流均为 Ie
其中 Io = (I1 - I2)/2，Ie = (I1 + I2)/2
这样对奇模激励和偶模激励可以分别分析。显然由于巴伦的特性，偶模激励不会在 3 端口引起输出。因此考虑功放的输出时，可以只考虑奇模激励，则此时箭头沿线可以作为虚地看待
不过偶模激励会带来什么影响，我还没想明白，不过可以肯定的是会影响漏极的瞬时电压，那么似乎应该使得匹配网络在漏极处把偶模匹配为短路？还没想明白。。。

同意你说的这些，把偶模短路是可以实现的，加一个变压器合成器，偶模低阻抗，奇模高阻抗，变压器初级节点1和2，次级节点3和4，匝比1，把2和3接地，1和4分别接漏极就可以了。
但是，现在的问题是两个漏极电流有很大的适配啊，应该是gate输入就不平衡了吧，还是先把输入看看吧

怎么看出来漏极电流有失配啊？

你画的ID1和ID2相差不是180啊，估计是你画的时候失真了～～～

囧，排版问题。。。
