请问关于宽带功放的匹配
12-13
例如一个 MOS,厂商给出了一些频率点上的 Ziopt
现在我要做一个宽带功放,那么就需要一个宽带的匹配电路
通常的做法是在中心频率上做匹配,然后观察是否在整个频段上匹配都良好,可是如果整个频段上匹配不好,那除了尝试着调整,也没有什么更好的方法
但是我想,有没有什么办法可以用简单的 RLC 电路拟合出这些频率点上的 Ziopt?
如果 Ziopt(omega) 可以用简单的 RLC 电路拟合,那做宽带匹配不就简单多了?
f Zi
MHz
525 1.417 + j0.961
550 1.492 + j1.171
575 1.577 + j1.378
600 1.672 + j1.582
625 1.779 + j1.783
650 1.901 + j1.983
675 2.039 + j2.180
700 2.196 + j2.373
725 2.376 + j2.563
750 2.581 + j2.745
775 2.817 + j2.918
800 3.087 + j3.076
825 3.395 + j3.212
850 3.746 + j3.317
875 4.142 + j3.377
900 4.583 + j3.374
925 5.063 + j3.288
950 5.566 + j3.094
975 6.064 + j2.770
1000 6.514 + j2.299
现在我要做一个宽带功放,那么就需要一个宽带的匹配电路
通常的做法是在中心频率上做匹配,然后观察是否在整个频段上匹配都良好,可是如果整个频段上匹配不好,那除了尝试着调整,也没有什么更好的方法
但是我想,有没有什么办法可以用简单的 RLC 电路拟合出这些频率点上的 Ziopt?
如果 Ziopt(omega) 可以用简单的 RLC 电路拟合,那做宽带匹配不就简单多了?
f Zi
MHz
525 1.417 + j0.961
550 1.492 + j1.171
575 1.577 + j1.378
600 1.672 + j1.582
625 1.779 + j1.783
650 1.901 + j1.983
675 2.039 + j2.180
700 2.196 + j2.373
725 2.376 + j2.563
750 2.581 + j2.745
775 2.817 + j2.918
800 3.087 + j3.076
825 3.395 + j3.212
850 3.746 + j3.317
875 4.142 + j3.377
900 4.583 + j3.374
925 5.063 + j3.288
950 5.566 + j3.094
975 6.064 + j2.770
1000 6.514 + j2.299
宽带匹配就是按你的想法作,把阻抗转成RLC电路,然后根据带宽,Q值设计滤波器作匹配。
对,问题就是怎么把阻抗转成 RLC 电路?一个频点上的好办,一个频带上怎么拟合?
找ads来拟合吧,不过我觉得没必要,你这种情况选个中间值750MHz,实际上就是用
R+jwL做一个宽带匹配,设计匹配时余量留大些就行了。
Thanks,我先试一下
不同管子之间的差距好大啊,

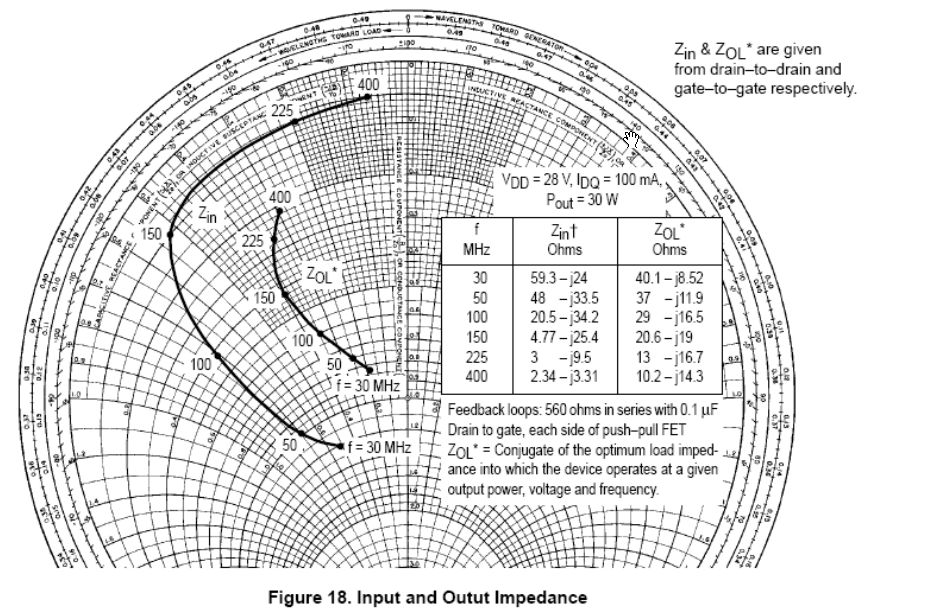

贴个LDMOS的,随着频率的升高,输入输出阻抗都减小
所以400MHz以下的管子基本不需要做内匹配的。。。
.37
