请教有没有这样的器件?

12-13
有一个三频段的天线,每个频段都有一个设备在工作。设备都是全双工的。
有没有这样一个器件能够把这三个设备和这一个天线连接起来,对于每个设备来说就像有一根专属天线一样(插损很小)。
这样的器件理论上存在吗?大概是个什么样的结构?三个滤波器并联吗?
一般工程上管这种器件叫什么名字?
多谢了!

三个频段离得远的话,自己设计滤波器,离得近就只能找找saw了

对RF不太懂。
这样的滤波器是双向都可通的么?三个滤波器的一段接三个设备,另一端三个怎么合在一起?大概是啥原理?

双工器,恩

双工器不是指收发双工器么?
我需要的东西是这个:
                   _______
设备1 ------|        |
                   |        |
设备2 ------|器件 |-------天线
                   |        |
设备3 ------|        |
                   L_____|
我理解每个设备里已经有收发双工器了。我需要的器件是双向的,而且频带隔离的,
有这样的东西么?

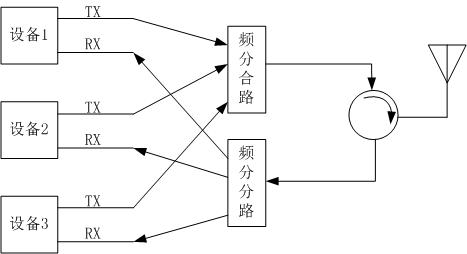

我能想到的是第一张图的实现方式,
但现在最想得到的是第二张图的实现方式,这样设备仍可以保持之前的接口。有没有可能?还是说我需要的器件内也是先要把来自一个设备的一路信号分成两路,然后再按图1方式实现?

频分多工器,在卫星通信上用的很多,往往几十路信号一起传送

关键是这个频分多工器只能单向(比如只能分路或者合路),还是可以双向(同时进行分合路)
如果是单向,那是不是就只能是这张图中的结构了?

那个东西类似与一个滤波器,是双向都能用的,你之前发的文里的第二张图是正解

原来真的是双向都能用啊。微波器件真是奇妙。
能否推荐几款产品或者厂家?

不知道
问问航天部门的人
或者问问ansoft的技术支持,他们遇到过这样的问题和做这个问题的人。
另外,加拿大有人做这个很牛,是个华人,叫于明(音),他同时还做CAT(计算机辅助调谐),可以搜一搜

多谢。之前在航天貌似没见过那种用法。。。

用在什么地方的,数量需求多少呢?周期?
