请问：射频板50欧姆阻抗走线的设计参数问题
12-13
大家好。
我刚刚开始做射频板，有些疑问，希望大家能帮帮我。
在进行走线的阻抗设计，50欧姆阻抗，需要计算走线的宽度。
我下载了一个计算射频走线的软件，需要知道3个参数，从而计算出走线宽带。
这3个参数是：
第一：Dielectric Constant，这个是不是就是板材的介质常数？我用FR-4板材，介质常数是4.6，可以这样理解吗？
第二：Dielectric Thickness，这个是不是指板材的厚度？就是这个参数不太确定，打电话问了制版商，制版商说可以设置为0.06mm、0.12mm和0.18mm三种，但是我感觉制版商说的厚度不太对。一般FR-4板厚1.6mm。制版商说的厚度看来不是指FR-4板厚。如果按照制版商给出的厚度参数进行阻抗计算，得出线宽只有11.2mil（按照0.18mm参数
计算），而我看射频芯片datasheet给出的参考电路图，上面的走线要比这个宽很多，因此有此疑问。
第三：铜皮厚度，1OZ厚度是1.4mil，这个到没什么。
因此，我的疑问就是，第二个参数Dielectric Thickness，是否就是制版商说的参数？还是另有其他解释？

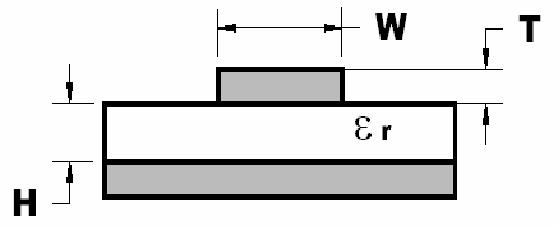

给出了参数说明图，主要想知道图中H的数值如何确定。
谢谢大家。
我挺着急的，第一次做射频的东西，希望大家能帮忙。
我刚刚开始做射频板，有些疑问，希望大家能帮帮我。
在进行走线的阻抗设计，50欧姆阻抗，需要计算走线的宽度。
我下载了一个计算射频走线的软件，需要知道3个参数，从而计算出走线宽带。
这3个参数是：
第一：Dielectric Constant，这个是不是就是板材的介质常数？我用FR-4板材，介质常数是4.6，可以这样理解吗？
第二：Dielectric Thickness，这个是不是指板材的厚度？就是这个参数不太确定，打电话问了制版商，制版商说可以设置为0.06mm、0.12mm和0.18mm三种，但是我感觉制版商说的厚度不太对。一般FR-4板厚1.6mm。制版商说的厚度看来不是指FR-4板厚。如果按照制版商给出的厚度参数进行阻抗计算，得出线宽只有11.2mil（按照0.18mm参数
计算），而我看射频芯片datasheet给出的参考电路图，上面的走线要比这个宽很多，因此有此疑问。
第三：铜皮厚度，1OZ厚度是1.4mil，这个到没什么。
因此，我的疑问就是，第二个参数Dielectric Thickness，是否就是制版商说的参数？还是另有其他解释？
给出了参数说明图，主要想知道图中H的数值如何确定。
谢谢大家。
我挺着急的，第一次做射频的东西，希望大家能帮忙。
第二个应该是介质板的厚度。厂商说的会不会是铜皮的厚度？一般怎么也应该是mm级别的吧。
你可以用卡尺估一下板子的厚度。
第二个，给的数据，说是板材厚度太小了，说是铜皮，又有点偏大
