ADS里面仿真的Z参数和S参数转换过来的Z参数为什么不一致?

12-13
非常疑惑。

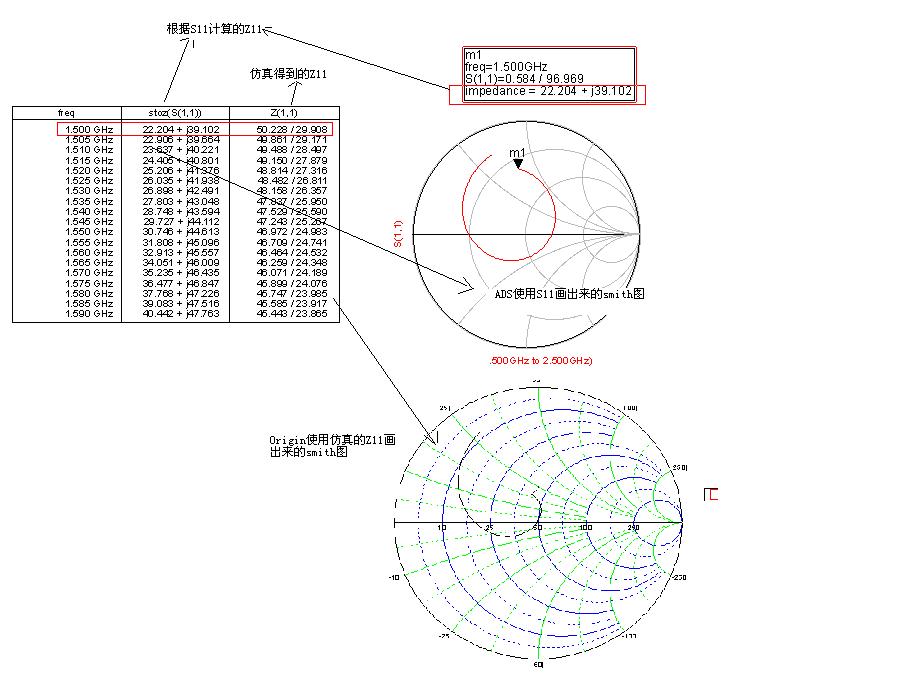

导致我在origin画出来的smith图(它是使用导出来的仿真Z参数结果画的)就是和ADS里面数据显示的smith图(它是ADS用S参数直接画的)不一样。
ps:origin只支持Z参数来画smith图,所以ADS里面进行S参数仿真的时候也进行了Z参数仿真,最后能导出来的数据是仿真的Z参数数据,所以origin里面的smith图用仿真Z参数结果画的。

仿真咋设置的

二端口S参数仿真? 二端口stoz(S(1,1))不等于Z(1,1)

是二端口S参数仿真。为什么呢?
然后我想在origin里面画S11该怎么办?

就是普通的二端口S参数仿真,S-paramters控件上面勾上计算S参数和Z参数。

为啥非得用origin? ADS拖一个Zin的控件计算出Zin给origin画smith chart估计没问题。
stoz(S(1,1))=Zref*(1+S11)/(1-S11) 二端口的Z(1,1)还跟S12,S22,S21有关系,看微波的书吧。

把stoz(S)的数据导出来画才对是吧,非常感谢~

只有Z11显然不能确定S11啊。除非一端口s11=(z11-1)/(z11+1)
origin里那个应该是ZL转化成的smith图。而前面这个是Zin,你推算一个点就知道了。

是不是多端口网络的一个端口阻抗和Z参数矩阵弄混了?
