请问一下这种滤波器该如何实现？如何匹配,谢谢！
12-13

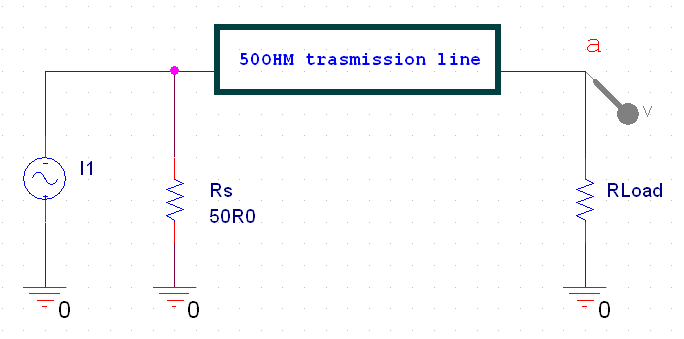

如下图：
I1是一个电流源 Rs是一个50欧姆的电阻（该电阻与电流源很靠近，目的就是想使电流源的输出阻抗为50欧姆）黑框代表的是一根50欧姆的BNC电缆，长度为1米；Rload代表的是示波器的输入。
现象如下：
当示波器打到50欧姆档位（Rload=50欧姆，电流源（输出电流峰峰值恒定）输出频率由DC-100MHZ的时候，示波器看到的频响很好，很平坦；但是示波器打到高阻的时候（Rload=1M//15pf)，输出频响很垃圾，很烂；
但是同样的情况，如果输出是一个电压源（用运放代替电压源）来驱动的话（运放串联一个50欧姆电阻后再外接BNC电缆），不管示波器打到50欧姆还是高阻状态，频响都比较好；
也就是说使用电压源的话，即使不匹配，1米长的BNC在DC-100MHZ下的反射都还OK，我猜测在电压源输出的情况下，由1米长的BNC造成的不匹配的影响很小；而在电流源输出的情况下，由1米长的BNC造成的不匹配的影响很大了，1米长的BNC的阻抗在变化，所以到达其上的电流转换为电压后变化就很剧烈，这就是电流源输出频响很不理想的原因？而不像电压源直接输出；
目前我想使电流源在高阻的情况下也达到和使用电压源一样的效果

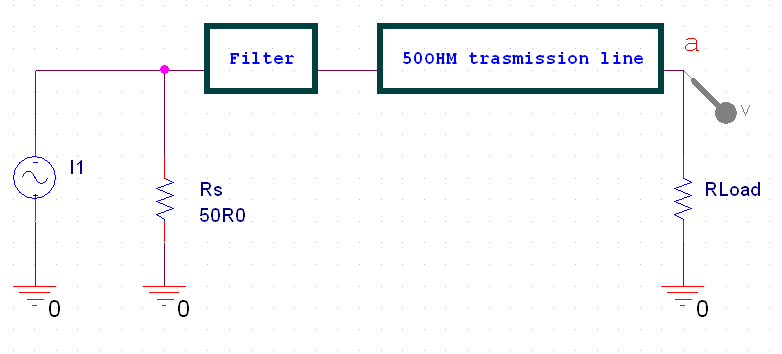

我看到有这样的解决办法就是在电流源输出与BNC之间加一个滤波器可以解决这个问题，如下图。请问这个滤波器设计的依据是什么？
请大家帮忙看看，谢谢。
I1是一个电流源 Rs是一个50欧姆的电阻（该电阻与电流源很靠近，目的就是想使电流源的输出阻抗为50欧姆）黑框代表的是一根50欧姆的BNC电缆，长度为1米；Rload代表的是示波器的输入。
现象如下：
当示波器打到50欧姆档位（Rload=50欧姆，电流源（输出电流峰峰值恒定）输出频率由DC-100MHZ的时候，示波器看到的频响很好，很平坦；但是示波器打到高阻的时候（Rload=1M//15pf)，输出频响很垃圾，很烂；
但是同样的情况，如果输出是一个电压源（用运放代替电压源）来驱动的话（运放串联一个50欧姆电阻后再外接BNC电缆），不管示波器打到50欧姆还是高阻状态，频响都比较好；
也就是说使用电压源的话，即使不匹配，1米长的BNC在DC-100MHZ下的反射都还OK，我猜测在电压源输出的情况下，由1米长的BNC造成的不匹配的影响很小；而在电流源输出的情况下，由1米长的BNC造成的不匹配的影响很大了，1米长的BNC的阻抗在变化，所以到达其上的电流转换为电压后变化就很剧烈，这就是电流源输出频响很不理想的原因？而不像电压源直接输出；
目前我想使电流源在高阻的情况下也达到和使用电压源一样的效果
我看到有这样的解决办法就是在电流源输出与BNC之间加一个滤波器可以解决这个问题，如下图。请问这个滤波器设计的依据是什么？
请大家帮忙看看，谢谢。
如果是理想电流源并联50欧电阻 应当是和 理想电压源串50欧电阻 等效的
所以造成频响不一致的源头我猜问题出在源上
带有1m的50ohm传输线，100M带宽不小了，要想频响好，要么端接50欧匹配，要么传输线两端都用类似示波器表笔的某种匹配电路。
