chip on pcb怎么提供bias好？

12-13

probe in，probe out。怎么提供bias接口比较好？
比如用ribbon？
或者直接edge mount sma？就怕底部弄的不平了，不好用probe station

肯定不能用Edge Mount SMA，一个是导致PCB底面不平，二是电缆比较硬，稍微一碰就会扯动PCB。
我们一般的做法是单独做DC探针、探卡，和RF探针一起，所有信号都是probe走。
Chip on PCB的话，我觉得在PCB上做焊盘，焊接比较长的导线引出来就可以啦。

做个焊盘拿针扎呵呵
以前就是这么干的
高频的一边都是打完线之后测
.2

焊接长导线貌似可行，就是不够neat。我以前是用surface mount ribbon connector的，但是不知道现在会不会因为这些线太细而出问题

没错，焊接表贴排线插座也可以，我们也这样搞过，比较好打理。
电流应该没问题，用过500mA没问题。

这个你应该在设计阶段需要考虑好的，因为很多bonding都是用来做匹配，尽量不要再后期测试的时候再考虑。

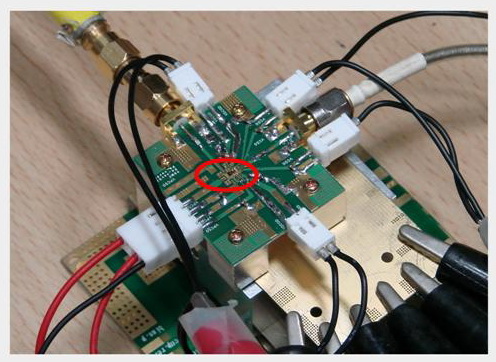

也问题不大，可以把PCB固定在zig上，我们测PA的需要这样做，因为PA的散热很重要，一定要固定在一个zig上，另外上个图，这是我做测试的时候。

这样测肯定可以，但是HighF要求RF是probe in，probe out。
所以就不能这么干了。也贴两个我们测试的图。

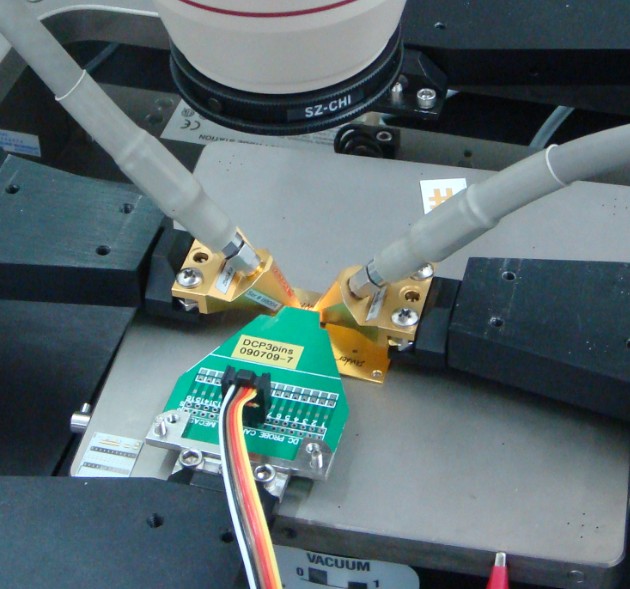

第二幅图中，芯片功耗较大，所以先粘到一个镀金了的金属板上，利于散热。
RF是probe in，probe out，DC也通过探针和探针卡来，这样很可靠。
不过DC探针和探卡需要自己设计，设计的时候得考虑probe station的尺寸，防止DC探卡和RF探卡打架。

第二幅图中接排线的是探针卡么？

right

不错，图像很生动。探针探卡要花多少钱？比如100um pitch，探针什么材料？我知道cascade有卖DC探针。。

这个zig很有意思，能推荐哪里购买吗？

Cascade，Suss之类的大厂卖的DC探针很贵，而且不怎么能定制化。
国内有几家小公司可以做定制DC探针和探卡。
针的材料有陶瓷，环氧，金属好几种。
10针以下的探针大概1000RMB左右，pitch最小可以到50um以下。

自己设计，找个地方加工不就得了，就是工程制图么

真的不算贵，国内现在也可以做了，真好啊

不错，还是国内便宜

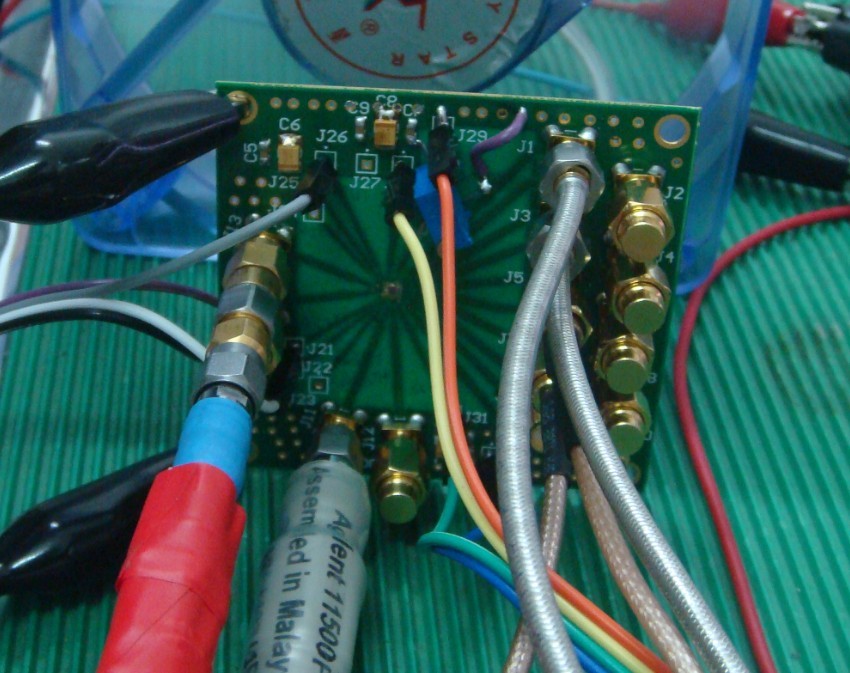

弱问一下你第一幅图上右边一排Jxx是接的匹配负载么？还是什么东西

没错啊，bon哥眼神犀利！
输出是8路高速信号，但是我们的示波器和分析仪最多只能同时采4路。
所以只能每次测4路，另外4路就先用宽带50欧姆负载来匹配一下子。
试过如果不匹配而空载的话，测试的4路波形也会有问题。

只要探针台能吸PCB的话就和普通的PCB一样了，只不过RF管脚用Probe
