PCB 天线仿真
12-13

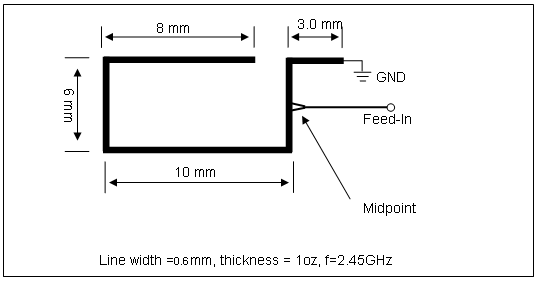

如图中所示PCB天线,FR4(Er=4.4),板厚 1mm,天线走线表面裸露,其正下方其他层没有地/电源平面,也没有其他信号(理论计算波长大概在66mm左右)。
哪位同学手上装有ADS的,能否举手之劳协助仿真一下给出方向图/输入阻抗/波长?
先谢谢了~
哪位同学手上装有ADS的,能否举手之劳协助仿真一下给出方向图/输入阻抗/波长?
先谢谢了~
HFSS may be better?
经典的PIFA。
各种pifa差的不是太多,你直接参考一下其他的pifa的话,方向图就基本有了。
输入阻抗,你难道不需要调谐到50欧姆吗。波长pifa是1/4波长谐振模式。
