求助一个天线开关的方案
12-13
同一个电极既做发射电线，也做接收电线；
传到电极上的信号是经过串联谐振的，因此电压比较大，大约50V；
载波频率是25MHz；
我目前尝试了一个方案，用模拟开关（ADG749），由于电压比较高，直接让信号穿过模拟

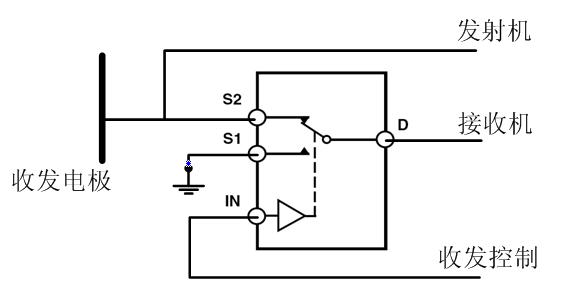

开关是不行的，输入信号大于了VDD（5V）。因此我采用了附件图中的电路：
当其处于接收状态时，通过软件关闭发射机，并且接收机接电极；当其处于发射状态时，
接收机接地。
实验中，接收状态能正常工作，但发射状态存在两个问题：
1，发射信号明显减小（与不接电线天关时相比），看来是这个模拟开关消耗了发射能量；
2，接收机还是能收到微弱信号（还好不构成严重影响）；
请大家支招。。。。谢谢！
传到电极上的信号是经过串联谐振的，因此电压比较大，大约50V；
载波频率是25MHz；
我目前尝试了一个方案，用模拟开关（ADG749），由于电压比较高，直接让信号穿过模拟
开关是不行的，输入信号大于了VDD（5V）。因此我采用了附件图中的电路：
当其处于接收状态时，通过软件关闭发射机，并且接收机接电极；当其处于发射状态时，
接收机接地。
实验中，接收状态能正常工作，但发射状态存在两个问题：
1，发射信号明显减小（与不接电线天关时相比），看来是这个模拟开关消耗了发射能量；
2，接收机还是能收到微弱信号（还好不构成严重影响）；
请大家支招。。。。谢谢！
在你所画的图中，注意到发射机可是一直和模拟开关的S2管脚连接着的。
再看看AGD749的手册，S2输入管脚的最大电压不能超过Vdd，而且内部还有二极管保护电路。所以在你的发射机状态，发射信号和S2连接，相当于也通过一个稳压二极管和地相连，电压被钳住了当然就达不到你的50V。
(Overvoltage at IN, S or D will be clamped by internal diodes. Current should be limited to the maximum ratings given.)
确实如此。。。
请问可有什么改进方案？
非常感谢！
1.选一个功率大的开关。比如TR系列的，这个比较简单
2.选内阻小，电容小的二极管自己搭，需要做个推挽电路，这样最灵活
