再请教一个ADS下电感线圈Q值和L值仿真的问题

12-13

感谢上次totowo前辈给出的公式，但是我依然没有得到想要的结果，不知道问题出在什么地方。把问题再叙述一遍，希望有人能帮我，先谢谢了。
利用ADS momentum可以做S参数的仿真，通过Z=stoz（S）可以转换为Z参数，要怎样做才能做Q值仿真呢？我知道Q=imag(Z)/real(Z),但这个Z用什么呢？因为S参数有4个，分别是s(1,1) 到s（2,2）.选哪个呢？
我用的线圈就是Tlines-Microstrip里的平面线圈原件，矩形和圆形的都试过了，例如MSSPLS_MDS.

老大，stoz函数是把s参数转化为z参数，不代表可以用stoz(S(1,1))这种表达式。。。
你二端口网络的基本概念都没有么。。。
公式都写给你了。。。自己还去想当然的乱调用。。。。

我想他的问题是如何从Z参数求Q值吧
.55

不是。。。他给我发信问了，说就是这么列式的
Zind=stoz(S(1,1))+stoz(S(2,2))-stoz(S(1,2))-stoz(S(2,1))

完蛋.......
虽然毕业后再也没搞理论研究了，也看出来这个有问题
.55

真是不好意思，我是绝对的外行，暂时需要做一个简单的线圈仿真，频率要求也不高，所以也没有时间系统的学微波网络的东西了。那我再厚脸皮问你一个问题哈，别嫌烦呵呵。用完Z=stoz(S)之后，这个Z是什么呢，就是Zind吗，否则要怎么跟电感值或Q值联系起来呢？

Z也是一个矩阵

我用了下面这4个公式后，然后画Qind，应该就是Q值了吧?
Eqn Z=stoz(S)
Eqn Zind=Z(1,1)+Z(2,2)-Z(1,2)-Z(2,1)
Eqn Lind=imag(Zind)/(2*pi*freq)
Eqn Qind=imag(zind)/real(Zind)

二端口网络的S参数和Z参数都是一个2x2维的矩阵
Z=stoz(S)是把这两个参数矩阵之间进行转换。。。
你不能单独把矩阵其中的一个拿来用这个函数
你的电感做momentum仿真的时候应该是一个2端口网络
但你如果实际要等效成一个电感串联电阻的话，其实是一个差分的一端口网络
所以要进行转化

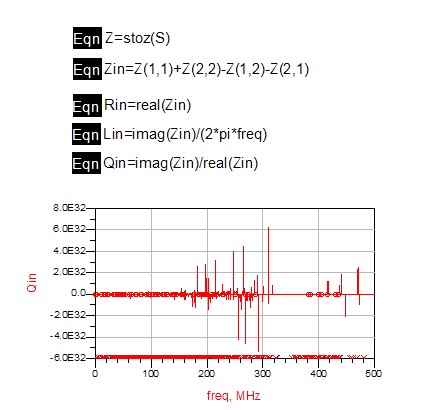

关于公式的这个我明白了，汗自己想当然了。。。得到Z之后就可以知道Zind了，然后就可以知道Qind了对吗，但是我刚才试了下，还是不行，我截个图给你看一下

这个算法肯定是没错的。看看你的数据对不对吧

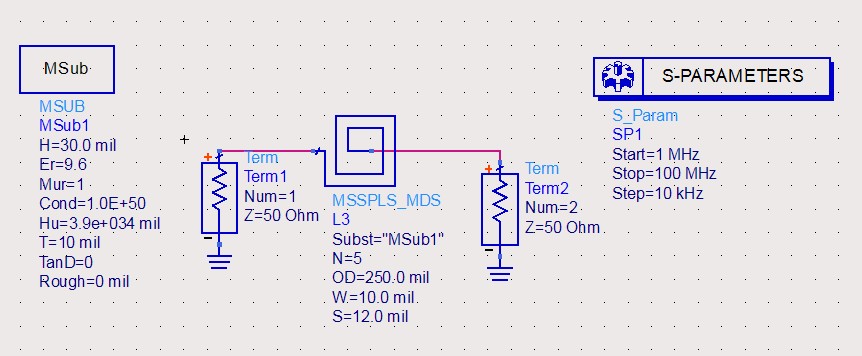

这是原理图，就一个原件，超简单的吧，然后就按仿真出结果了，MSUB参数都是用的默认的，只有H和T改了下，不过没区别。

为什么用二端口仿真？一端口就可以了啊，另一端接地
z=zin(S11)
q=imag(z)/real(z)

一端口二端口都可以
另一端不必接地，而且接地跟不接地有区别的。。。

一段口另外一段接个50电阻倒地和二端口不是一回事么
.55

一端口是指将Term的两端跟电感的两端分别相接
Term的负端接地与不接地可能会不一样的
因为电感实际上有对地的寄生电容

啊，这个接法感觉很奇怪，但是没法反驳
.55

不奇怪啊
N-port network跟N-Terminal network是不一样的
N-port网络每个port是有两个Terminal，也就是有各自的正负端
而N-Terminal是只有N个Terminal，他们的负端是公共的地
想想二端口网络的示意图，左右各两个Terminal
他们的负端可以不共的

你说的这些没问题，
但是电感两端分别和Term两端相连，感觉有点乖乖的
.55

可以想象中间有一段传输线，然后传输线的长度趋于零
          ______________
         |              |
        Term            L
         |______________|

         |<-----θ----->|

跟耦合没关系啊
即使有耦合，但如果没有对地的电容支路(尤其是电感中间对地)
只有L串联R或者两端口之间的一个cross C
互感是可以直接等效为其自感，因为两电感的串联电流是相等的，没有别的branch分电流了
所以本质上还是因为对地电容导致的差别

但是你看他那个仿真电路，用那个Y(1,1)算出来的是什么值啊。。。
应该是相当于电感串2Ohm电阻再串一个50Ohm的电阻到地。。

....Y11意味着另一端接地，没有50Ohm。
差分我是说minitree说的那样求Zin1=U1/I1， when U2=0。那样是不行地。这样求不出耦合电感和耦合电容。

跟lz的问题不是一个问题啊
看来你的差分电感是两个电感组合起来的。
既然你都要考虑两个电感之间的互耦了，就要两个一起仿了。
不同的layout当然用不同的方法仿真了，不是一回事吧
不知道你说的是哪种差分结构？是双层的？还是单层的？
据我所知，这两种典型的结构，仿真的时候还是有些差别的。
不过我也没坐过这种结构的参数提取，只是看过文献，变化还挺多的。

二元一次方程组总还记得吧~~~~
其实我也不记矩阵求解，不过还是要记得入波出波和电流电压的关系

有好些结构是可以完全对称的。

你先把等效电路画出来，就知道能不能求了，
如果大家讨论的时候用的不是一个等效电路，就很容易认为别人的东西不对，呵呵
