如何评估和测定SMA接头的损耗
05-08
假设这样一种情况,如图所示:

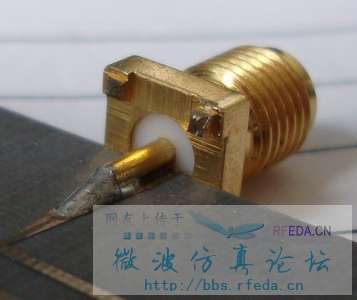

图1 接头探针与微带线

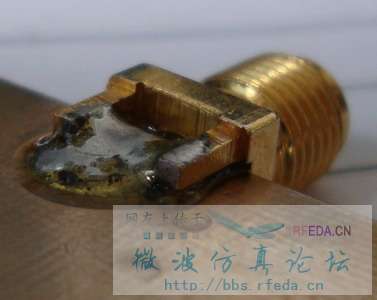

图2 微带线地板与接头
(1)SMA接头与微带线相连,怎么焊接才能使能量尽可能多地输送到微带线上,而不消耗在两者的端面上?
(2)SMA非理想,也存在一定的损耗,我在市场上买的4-5元一个的接头,大概损耗在多少dB范围内。
图1 接头探针与微带线
图2 微带线地板与接头
(1)SMA接头与微带线相连,怎么焊接才能使能量尽可能多地输送到微带线上,而不消耗在两者的端面上?
(2)SMA非理想,也存在一定的损耗,我在市场上买的4-5元一个的接头,大概损耗在多少dB范围内。
(1)SMA接头与微带线相连,怎么焊接才能使能量尽可能多地输送到微带线上,而不消耗在两者的端面上?
錫吃得越少,能使不必要的效應產生。至於圖2.的接地面部分,要盡量把錫填滿。若要測量精準,則就需要使用TRL技術
(2)SMA非理想,也存在一定的损耗,我在市场上买的4-5元一个的接头,大概损耗在多少dB范围内。
大約都在0.5dB以內。
学习了。TRL是神马?
Transmission, Reflection and Load
TRL雖然只是個技術,但是我認為是RF工程師必學的!
它可以去除饋入線及接頭效應,使得網路分析儀(NA)只測量到兩端的特性。另外,也可以設計R.L.C的量測平台(這部分很多可以應用),進而去萃取元件的S2P,以方便往後在模擬軟體裡可以應用,進而使模擬與實測結果更加準確。
