LNA的调试问题
05-08

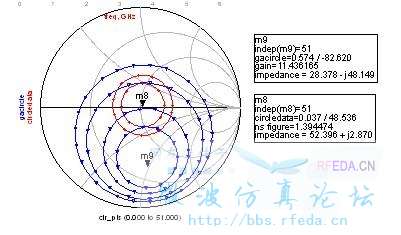

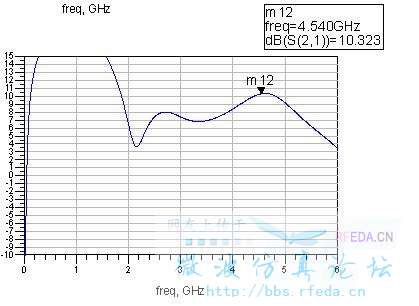

我用ADS2009仿真了工作在4.54GHz的LNA,用的ATF54143芯片,用ADS仿真得到的效果还可以。但是实际加工后,实测得到的刚好相反。在那频点上只有衰减,噪声也是大得很。求助,我用的是扇形微带面做电容,蛇形线做电感。我以前用普通电容和蛇形线电感得到了5.8GHz的LNA,也是用ATF54143,但是改为扇形电容就不行了。请教下这个如何调试,问题会在哪儿?仿真没有出现太大的问题。
,有高人指点下吗?
这个电路稳定性看过没有,是不是在别的频点上自激了。
