关于频谱分析仪问题

在此特別與新入門者再次來探討有關頻譜分析儀，大家都知道示波器，很多新入門者用示波器來探看頻譜分析儀，那就會有很多問題，下面重點式地回顧一下這兩種常用的桌面儀器。
示波器適用時間來把波形展開，因此示波器畫面上的橫軸是時間軸，縱軸則是波形振幅。
頻譜分析儀則是用頻率來把波形展開，因此頻譜分析儀畫面上的橫軸是頻率軸，縱軸則是訊號振幅。
示波器上的縱軸是從底邊往上讀算，例如設定每格刻度是1V，波形上到參考接地軸往上兩格，那麼此波振幅是2V。
頻譜分析儀的縱軸是從頂端往下讀算，例如設定參考值是10dBm，格線刻度是10dB，也就是說頻譜分析儀畫面上的最頂端就是10dBm，如果你看到一個波形是在頂端往下兩格，那麼它就是-10dBm。
還有，頻譜分析儀為了要有更大的動態範圍，通常會內建有輸入訊號衰減器，有時還會有放大器，但是不管這些，通常畫面所顯示的都會有這些補償措施，你通常可以不必去管它。
因此:

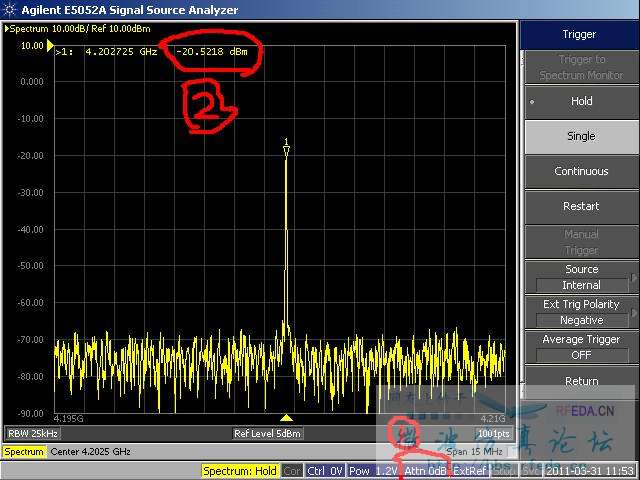

ATTN 0 dB，表示內建輸入訊號衰減器是關閉的。
而2所顯示的就是訊號功率，因為最上端是10dBm，往下掉三格，而每格是10dB，因此就是-20dBm左右。
建議你務必要弄懂這些基礎才好。

请学会查阅器件的手册。
Attn.：Attenuation。

圈2的数据表示1号Marker处的频率和幅度。此外，如果使用频谱内置的衰减器，读出的幅度已为补偿衰减量之后的实际值，不用像用外部衰减器那样再加上衰减量。事实上很多频谱可以设置外部增益，这样读数就更方便了。

ATTEN是频谱仪内置的输入信号衰减器的值，当输入信号过大时，可用它将信号变小。信号最高电平如果大于屏幕可显示范围（俗称“冒顶”），会对仪器不利的。

圈2是标记点的实际电平值。跟ATTN没关系，显示多少就是多少。但如果信号电平过大，而你的ATTN值设得比较低，则可能会显示不出来（冒顶了）。

1 衰减
2 功率

衰减器的存在主要是为了解决第一混频器过载（饱和）产生的杂散问题。如果有一个10dBm的信号输入频谱，频谱内部衰减30dB，大部分机器不会过载，但是如果参考电平(ref. level)设为0dBm照样会超出显示范围（“冒顶”），因此要增加ref. level。

期待高人帮忙解答
