ADS中怎样设置一变量来扫描
05-08
像在ADS中设置一器件的变量,比如微带线的h,然后根据h的不同仿真得到S(1,1),在画出以h为横坐标的S(1,1)值,不知道该怎么做,求高人指点
以你的问题来说,在微带的设置里设为h,在VAR控件里添加h,并设置h的优化范围,加入OPTIM控件,仿真即可!大概步骤就是这样,这是基础,你好好学习相关的资料吧!祝你成功!
你可以参考台湾工程师林鸣志的视频教程。http://www.eeplace.com/dm/5676/tw/webversion.html
这个我知道呀,但是没法做出关于这个新变量的曲线图呀,我想做个图出来呢
想做个图出来分析一下特性,我就是初学ADS呀,所以很多不懂
你可以利用TURN功能,可以直接看到波形变化
如果你用的是低版本的ADS就是那个叉子图标.
这个我也知道,但是做不出,以横坐标为这个新变量,纵坐标为S(1,1)的曲线图,我想看S(1,1)关于这个变量在某个频率的变化情况,相分析一下这个参数的影响
在数据显示窗口先选择 S(1,1,) 再选择 add vs 选项把你要对比观察的数据选择上就ok了
比如我要观察S(1,1)与叉值电容参数W的显示图,可是 add vs里面没有W,怎么办呀,要怎样才能让里面出现W呢?非常感谢

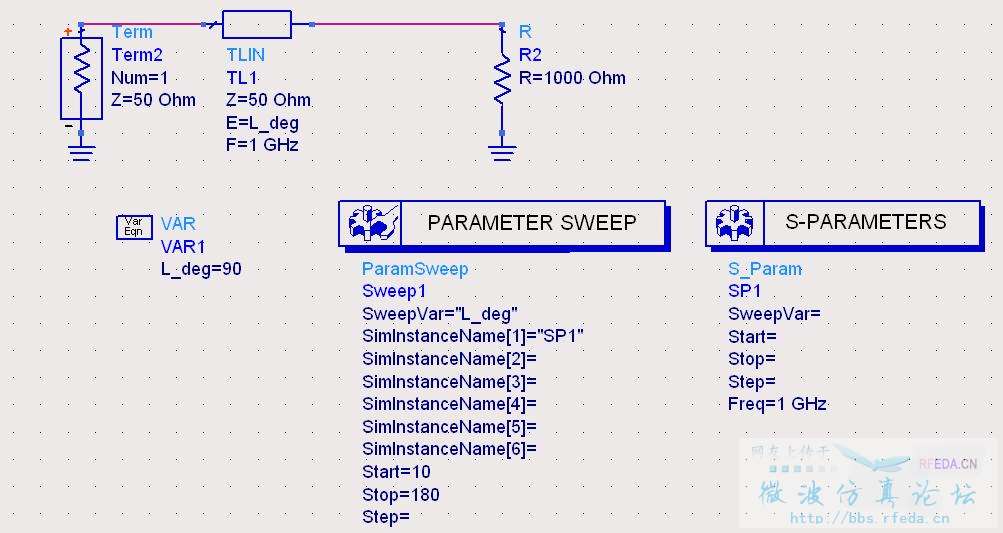

你先使用var控件设置变量W,然后在S参数仿真中选择parameter sweep控件设置扫描变量为W,执行S参数仿真后add vs里肯定有W参数,添加进去即可。
非常感谢,我试一下
