求助关于调相电路的一个小问题

05-08

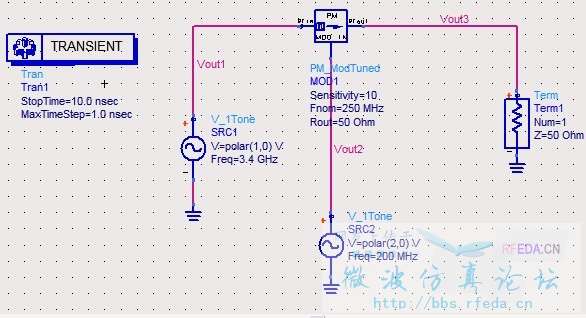

请问我在做ADS调相时候电路搭建如下,但是仿真结果下来输出的信号和输入信号的相位还是差不多,请问是什么原因啊


你的测试结果呢?

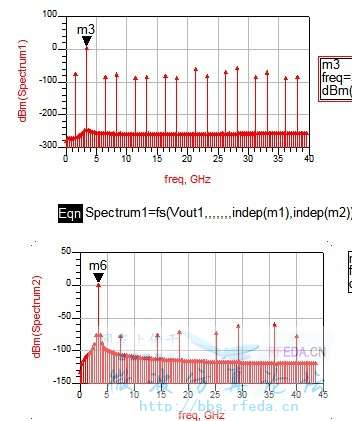

我的测试结果是这个


我想通过调相的目的来达到调频的

你的目的是调频,为什么不用FM_ModTuned模块试一试

我用了FM模块了,但是还是没调试的出来,就是以上的电路图把调相模块换成调频的

你看时域结果哪?

想看频域的结果的

我查了调频和调相这两个模块在瞬态仿真和包络仿真的时候是不起作用的,但是我换成谐波仿真的时候结果还是不对,有人知道是什么原因吗?

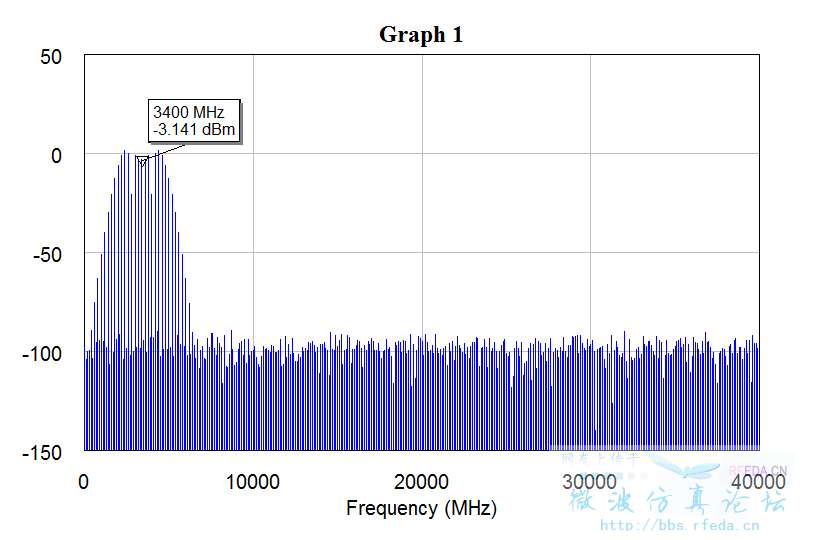

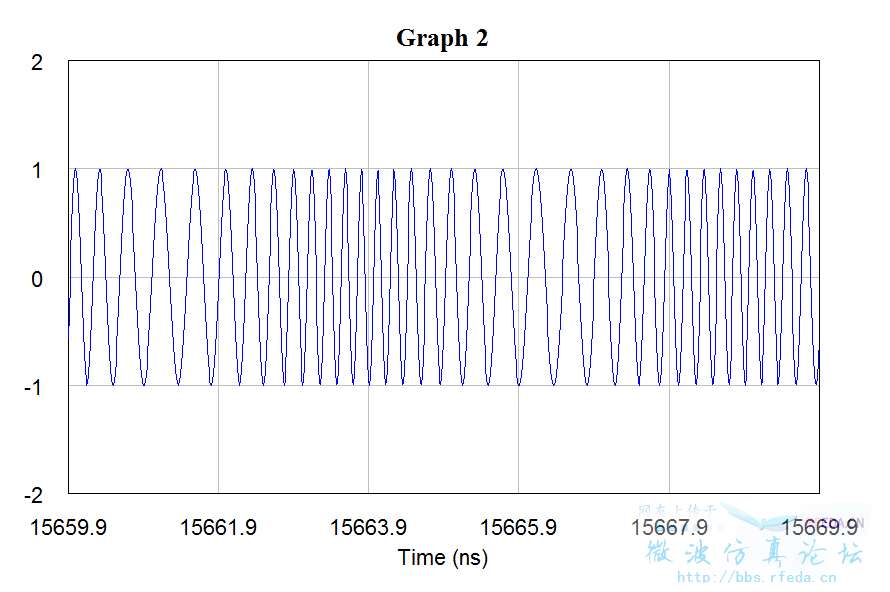

我不知道你是想问调制的问题,还是ADS功能模块的问题,下图是200M相位调制3400M的结果,相位调制灵敏度为360°/V,200M信号的幅度为1V,希望对你有帮助

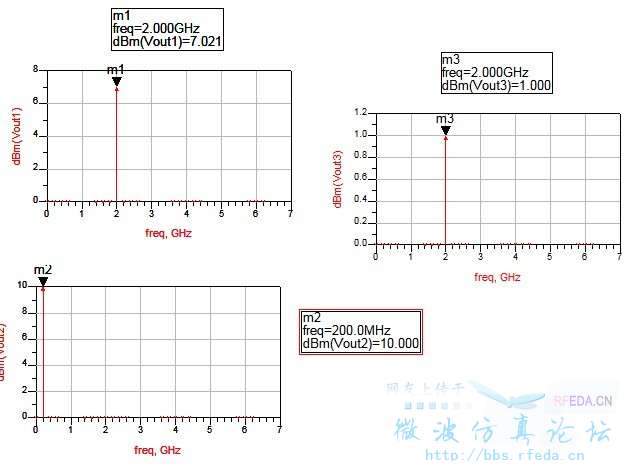

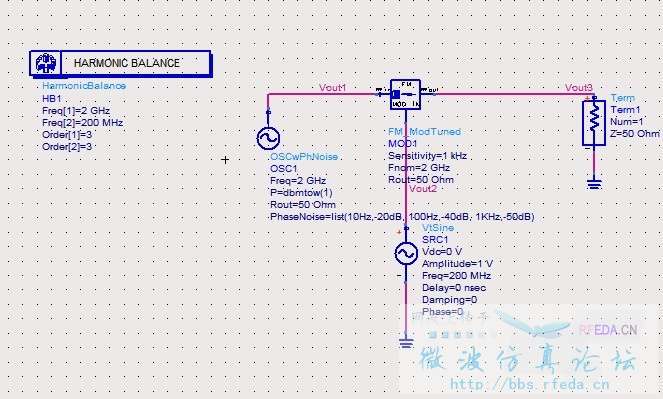

我是对那个调制的模块有疑问,就是调频和调相这两个模块 按照要求载频信号是用的是Sources-Freq Domain调制信号是Sources-Time Domain仿真控制器用的是谐波平衡仿真控制器   按理说调频以后2G信号的频谱应该实现了搬移,但是结果是载频信号没有实现频谱搬移啊,原理图和结果如下所示,请问一下  是哪儿出了问题了
