IFBW 中频带宽是什么?

05-08
对于IFBW我只知其基本概念,但是实际应用从来没接触过,所以在这里想问:中频带宽是越大越好还是越小越好? 如果需要分情况对待,请举个例子。在这里我特别像弄清楚矢量网络分析仪里面的IFBW 默认一般为70kHz,究竟是调得比它小更好呢?(会出现什么情况)。还是调的比它大好呢?(会出现什么情况)、 谢谢

針對VNA儀器中的IFBW,實際上要考慮到測試的項目,在討論這方面之前,先來談談接收機中的IFBW問題,以最常見的CW(莫爾斯碼)通訊來說,因為CW所需的頻寬大約幾十HZ就夠了,比如說從830Hz到870Hz,但是這樣的頻寬會有問題,一來這麼窄頻寬的濾波器比較貴,二來這接收機的穩定度要夠好,否則可能要隨時去調整接收頻率,不然會因為頻率漂移而接收不到訊號,窄頻的好處就是可以得到比較好的SN比(也就是靈敏度比較好),那是因為侷限在夠用的頻寬下,雜訊量就會被限制住,缺點就是接收機要有夠好的性能(窄中頻濾波器,穩定的本地震盪器),總之,IFBW通常是要隨著基頻所需的頻寬作調整,當然有時也會考慮到相關的現實情況。接著來談VNA儀器中的IFBW,假如你要利用VNA儀器對一帶通濾波器做S21的曲線掃描,而這濾波器的帶通頻寬只有10KHz,如果你把VNA儀器中的IFBW設定為70KHz,它是無法掃出正確的帶通曲線的(實際上這樣設定儀器也無法運作),此時儀器會設定為1K,甚至是更窄的頻寬做掃描,才能提供可靠而準確的曲線,一般而言,操作VNA時,儀器會隨著操作的設定自動選擇內部接收訊號線路的頻寬,只有在有些時候,你可能需要外接測試線路,例如測試混波器(MIXER)時,需要額外去對應所需的頻寬。

如果是针对ENA / VNA,最应该做的是阅读手册,而不是在这里等答案。
Agilent E5071B User's Guide: Optimizing Measurement -> Expanding the Dynamic Range -> Narrowing the IF bandwidth:

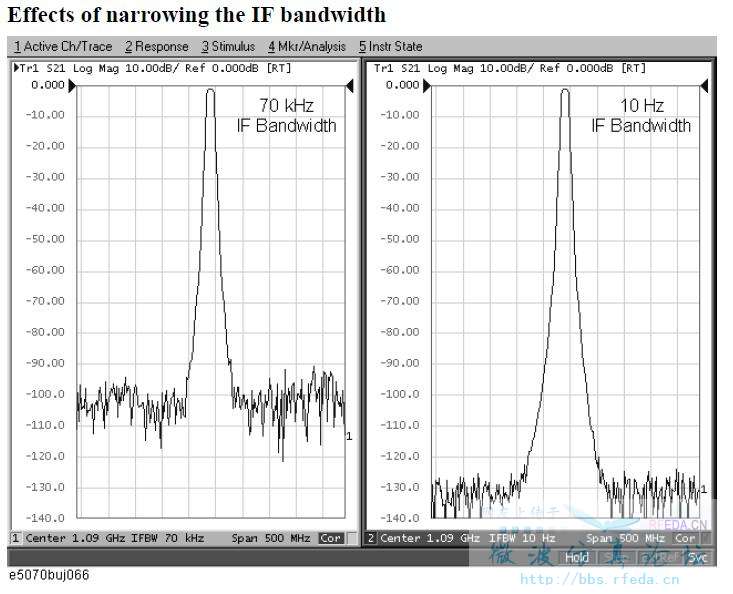

Narrowing the receiver IF bandwidth enables you to reduce the effect of random noise on measurements. Narrowing the IF bandwidth to 1/10 the original bandwidth causes the receiver noise floor to decrease by 10 dB.



手册中还有非常多的地方涉及到IFBW,仔细阅读一下吧。

中频带宽一般由基带需要来定,直接关系到通信速率。马上回老家了,回来再回。
小编可以搜索下带宽与速率关系,主要涉及到奈奎斯特(Nyquist)准则与香农(Shanon)定律。

好像沒有一定的答案,因為中頻帶寛,要看看您的需求,愈精確價格愈高。

大概就是相当于 降到中频 在中频那儿加了个滤波器。 中频带宽就是这个滤波器的带宽,越小的话信噪比越高,越精确,但信号处理的时间也越长。测试时根据时间和精度要求折中确定吧。

我的理解是这样的,VNA频域扫描是离散的,每个扫描点即为中心频率,这个中心频率附近范围即为这个滤波器的带宽。我有这样一个直觉,不过总觉的不对,你说呢?

每扫一个点 输入信号和本振差频应该都是等于固定的中频,安捷伦PNA好像是10.33M,我认为大概是这样

为什么中频带宽越小,扫描时间越长呢

中频带宽就是中频滤波器的带宽,带宽越大,一次捕获的信号频谱越宽,反之越窄。就像一个窗口,窗口越大,一次看到的东西越多,但不一定能分辨过来每一样东西;窗口越窄,一次看到的东西越少,但对看到的东西能清楚的分辨。

为什么中频带宽越小,扫描时间越长呢?有没有高手能解答一下,因为点数已经设定了

这个帖子如果能再延伸讨论一下现在主流的基站收发机TX链路IBW的重要性,影响因素,改进方法等等就更好了
最近正在思考一些相关的问题

学习了,呵呵

根据香农定理的理解,带宽越宽,相同时间内的信息流量才能够越大,但是又要受其信噪比制约,
因此带宽越窄的话,相同信息量得采样,所需的时间就越长。
