关于面坐标系
05-08
初学建立面坐标系时，在选中的模型表面上单击鼠标左键，设定面坐标系坐标原点时，弹出一个窗口，显示：Face Coordinate Syetem can only be creatd on one selected planar face！，这是什么意思，我确实是先选中了一个面才点击的啊......新手不懂......
即选定的面是高亮的一面，而选择坐标原点却在xy平面上，这就是提示选择多个平面的原因。
解决方法：使选定的点在所选的面上。
比如：
1. 改变原模型位置，如可以试下建立立方体时，在第三个点的选择使鼠标向下拉（这样顶面就和xy平面重合上），再按照步骤操作，则不会提示错误。
2. 不改变原有模型位置，可以通过状态栏上的坐标，依次输入x,y,z(通过观察主窗口确保此点在选定平面上)，选定原点后再定x轴方向，输入dx，dy，dz（同样确保此点在顶面上，即也可以建立坐标系。
用的哪个软件都不写?
就是用的HFSS啊
小编创建成功了没?选中后应该可以的，建议关闭后再打开创建试试
,还是不行，只要一在选中的表面单击鼠标左键，就会马上弹出之前我所说的那个窗口，不知道是不是我在操作上有错误...
我的HFSS版本为12.0。模型以长方体为例，在建立面坐标系,通过快捷键F选择长方体的顶面后，要选择坐标系原点
点击“建立面坐标系”命令后，可以注意下鼠标移动时状态栏对所选点的坐标实时显示。
若工作平面为xy，鼠标移动方式为3d，
则可以看到点坐标的z一直为0，而选得的顶面在xy平面之上（非xy平面上），所以所选原点坐标z应为立方体的高.

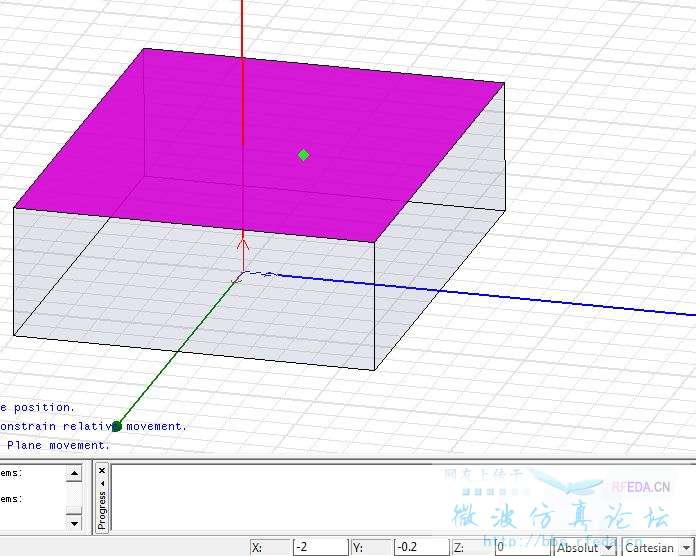

如图：
即选定的面是高亮的一面，而选择坐标原点却在xy平面上，这就是提示选择多个平面的原因。
解决方法：使选定的点在所选的面上。
比如：
1. 改变原模型位置，如可以试下建立立方体时，在第三个点的选择使鼠标向下拉（这样顶面就和xy平面重合上），再按照步骤操作，则不会提示错误。
2. 不改变原有模型位置，可以通过状态栏上的坐标，依次输入x,y,z(通过观察主窗口确保此点在选定平面上)，选定原点后再定x轴方向，输入dx，dy，dz（同样确保此点在顶面上，即也可以建立坐标系。
多谢啊，弄明白了
高人无所不知在啊
