usb3.0 差模与共模 模式转换 疑问?
05-08

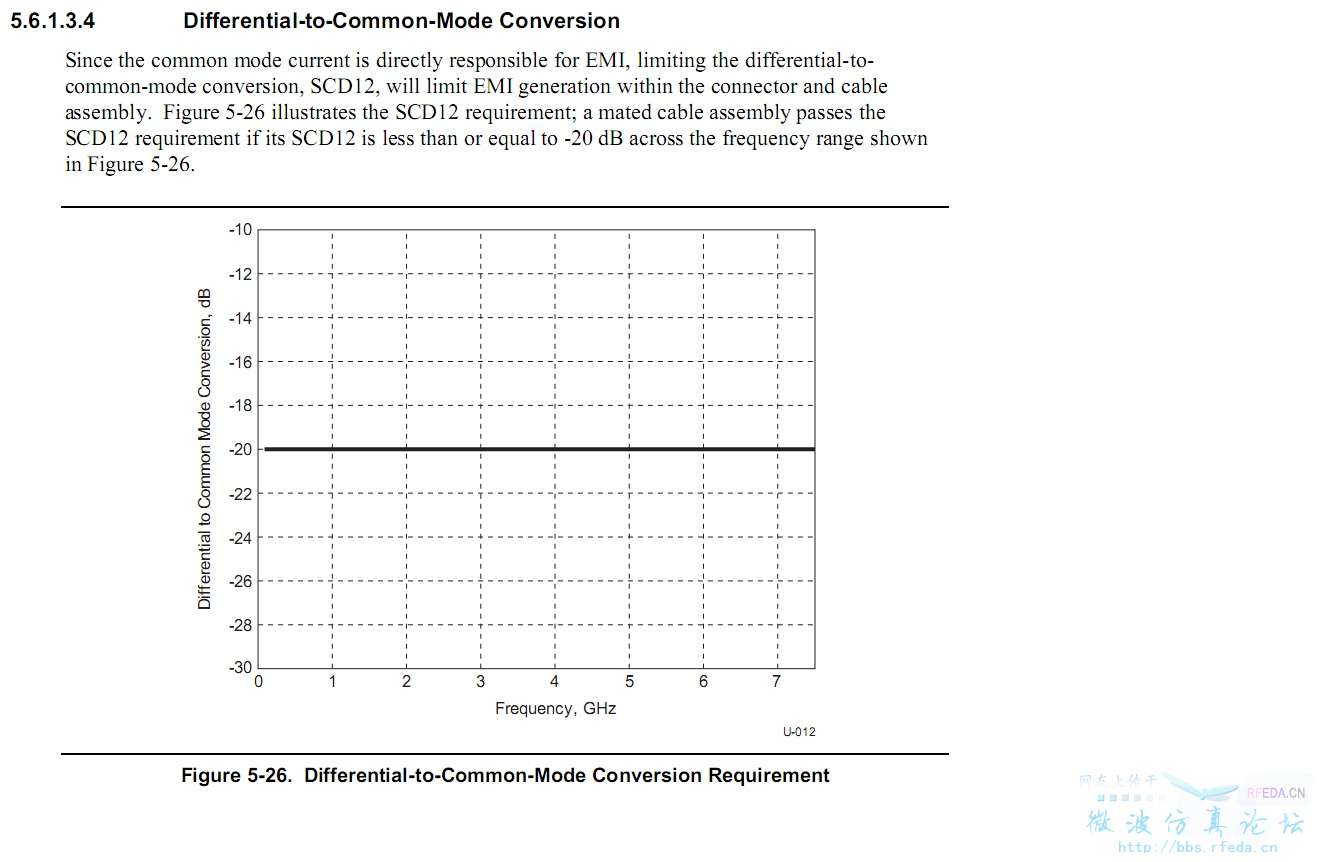

如上所说,differential-to-common-mode conversion是个什么参数呢》?比如我用HFSS或CST想得出这个参数,改选定哪个参数呢?谢谢,解释的越详细越好
在网线传输系统中,通常都使用差模信号在耦合传输线当中传输数据。理想情况下,耦合传输线是平衡结构,其中只存在差模能量,不存在共模能量。不过,在实际情况中,由于耦合传输线并不理想,结构不是完美平衡,因此会有差模能量被转换为共模能量。在绝大多数差模通信系统中,共模能量(电流)是噪声源之一。
文字中提到的Differential-to-common-mode conversion就是衡量耦合传输线把差模能量转换为共模能量的能力,对于差模系统,这个参数越小越好。文中的"SCD12"写得不清楚,应该写成:
在CST MWS建模仿真的话,1端口至少需要工作在共模模式下,2端口至少需要工作在差模模式下。最简单的方法是使用Multipin Waveguide Port(模型中需要有“共地”结构),具体信息请查阅CST MWS帮助文件《Multipin Port Overview》。使用Single-Ended Discrete Port (MWS) + Mode Conversion Block (DS)也可以实现,步骤复杂一些,适用于无法使用Multipin Waveguide Port建模的情况(模型中可以没有“共地”)。
题外:因为不知道你的端口1和端口2是如何定义的,因此如果这两个端口是同一条耦合传输线的同一端,那么
如果这两个端口是同一条耦合传输线的对端,那么
如果这两个端口位于两条耦合传输线,并且如果两个端口在同一侧(近端),那么
如果两个端口在两侧(远端),那么
從1樓對樓主關於usb3.0 差模與共模 模式轉換疑問的回答,受益匪淺,因為自己工作當中也會接觸到HDMI訊號,而此訊號的傳輸主軸就是靠著四對100歐姆的共模訊號線來傳輸,隨著HDMI訊號解析度規格的爬昇(從480i到4Kx2K),對這共模訊號線的規格要求也越加嚴苛,1樓回答給我從不同角度來看HDMI訊號,受益了,謝謝.
HDMI 还会涉及到EMC仿真,但是我不知道该如何下手了,是否有高人来解释一下呢?我主要是做Cable . Connector(非硬件电路)。
可以在HFSS excitation 里面设置Differential pairs pair1 设置成 两个输入端,pair2 设置成两个输出端。然后就可以在仿真结果中看 differential pair 的 S parameter (Diff1: Diff2 Diff1: Comm2等等)
