ADS2008中substrate(基板)设置问题
05-08
我用ADS2008对一个天线作仿真,第一个仿真的天线认为是一层FR4板子,两面都走铜线(STRIP),顶层和底层都是开放的空气(最上面和最下面都是AIR),仿真成功

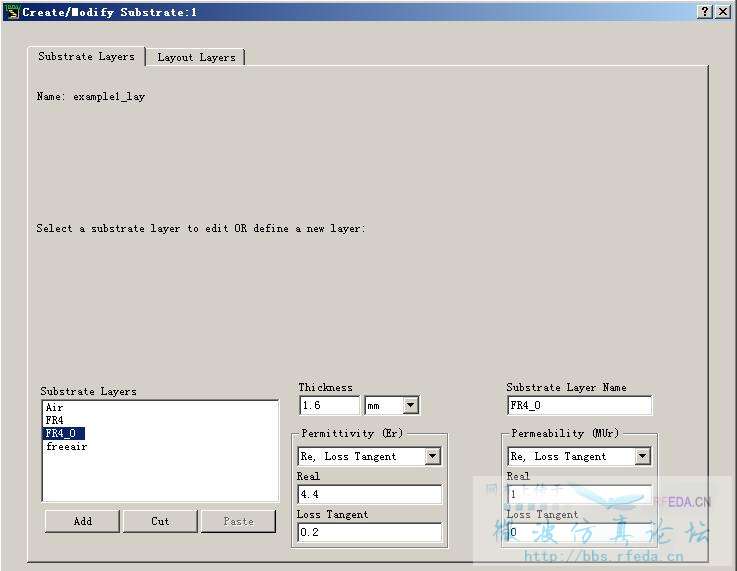

然后我再仿真一个天线,设计有两层材质为FR4的板子,从上到下的次序分别是空气、铜线(STRIP cond)、FR4、铜线(STRIP cond2)、FR4_0、铜线(STRIP cond3)、空气,这时使用ADS自带的3D视图观察天线时发现,cond2和cond3的铜线总是贴在一起,没有被FR4_0分开……见下图
请大大们指教!
然后我再仿真一个天线,设计有两层材质为FR4的板子,从上到下的次序分别是空气、铜线(STRIP cond)、FR4、铜线(STRIP cond2)、FR4_0、铜线(STRIP cond3)、空气,这时使用ADS自带的3D视图观察天线时发现,cond2和cond3的铜线总是贴在一起,没有被FR4_0分开……见下图
请大大们指教!
恩……晚上自己又仔细观察了下,发现ADS软件在两层基板的性质一致的条件下,会只显示一层,所以,这个问题其实不是问题…………
应该只是没有明显的分界线吧,实际上金属之间的间隙还是可以看出来的
呵呵,只是观察的角度问题
期待高人帮忙解答
期待高人帮忙解答期待高人帮忙解答
