介质滤波器波端口设置问题

05-08

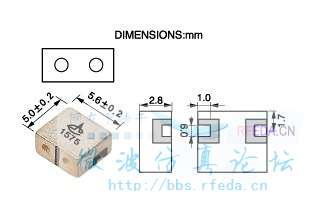

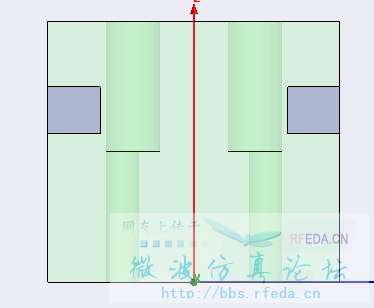

如图所示 该介质滤波器,是由两个空腔外填充介质材料,图中白色部分为银, 灰色为介质 。我想问的是:
1、该介质滤波器直接在白色正方形上加波端口吗?他没有像抽头、探针一类的输入输出耦合。侧面上面和正方形相连的银层起个什么作用
2、另外,两个不同轴的空腔圆柱重贴在一起起个什么作用?
谢谢请提示一下


这个问题好,顶一个

还是支持下哈
银 防止信号泄露撒 如果介质中没有金属化通孔的话
