求助多端口网络级联问题

05-08

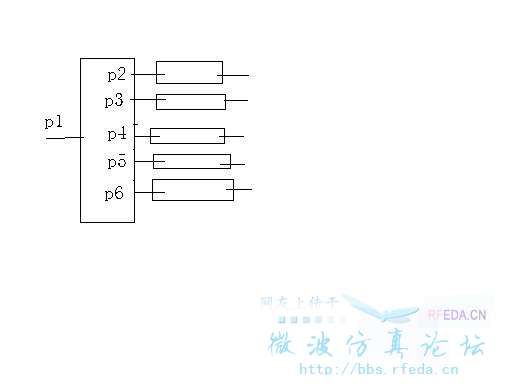

现在有6个网络，其中一个是6端口网络，5个2端口网络。
网络的级联顺序是：
6端口网络的2口连第一个2端口网络的1口，
6端口网络的3口连第二个2端口网络的1口，
。
6端口网络的6口连第5个2端口网络的1口，
这样组成一个6口网络。

现在知道6端口网络的s参数和5个2端口网络的s参数，想知道级联后的6端口网络的S参数。
我是用matlab rftool 工具箱里的函数，
基本思路是先把先把6口网络转成原1口进2口出的2口网络，然后和第一个2端口网络级联。把级联后的S参数代替原6口网络的S11 s12 s21 s22
依次出来3口和第二个2端口网络。
最终的结果和ADS结果对上不
请大虾赐教！

没看明白
只能说下想法了
在书上看级联网络的推导一般是ABCD矩阵推导，最后在将ABCD矩阵转为S矩阵。
另外LZ是否考虑过该网络处于什么应用情境。是否具互易，正幺?

为什么不试一下用ADS的6转2工具，然后再级联到最后的第5个二端口?如果结果和6端口直接计算一致，就不必管matlab了。
毕竟ADS更专业一些。

原来ADS如此先进！领教领教！

ADS sonnet 都能计算，就是不知道怎么计算的
现在我想用matlab优化后面的5个2端口网络
实在不行也就想想怎么用ads建模优化后面的2端口网络了
翻了半天的书就是没找到怎么算多端口网络的级联
有介绍多端口的也是2n口，然后n+1到2n和下一个网络1到n级联

请参考西电梁昌洪《计算微波》一书。

期待高人帮忙解答
