ADS中Layout问题紧急求助在线等
05-08
我在ADS中进行仿真时,Layout 中已经把电路的S参数给提取出来了,要给返回到原理图中,但是在原理图中调用的时候,老是弹出来下面这个窗口,不能使用,请教一下是不是哪儿设置有问题呢?谢谢,急用
不能调用layout component还是s parameter?
在原理图里面不能调用,layout不能返回原理图啊
不能调用layout component
你怎么设的layout compoent?
我没怎么改过,基本用的是他默认的,下面是图
麻烦你了
creat layout component成功了吗?如果成功了，你重新建一个schematic，把这个component作为子电路调用。子电路调用应该会吧。
另外说明一点，这个layoutcomponet调用与S参数提取没有任何关系，不要混淆概念。S参数提取或者调用是用另外的方法。
哦因为我也是第一次使用Layout功能,所以有些概念搞不清楚,不好意思..

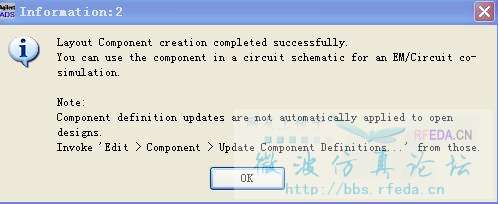

在layout里面也提示成功了,如下图所示.
但是在新建的原理图中 ,点击component library时.在projects里面选择该器件的时候,就会提示最开始的那个错误,
我觉得你的问题可能是由于对layout文件进行了添加删除多次操作，所以出bug了。
建议你重新建一个project，完全重新开始一个layout，重新仿真，重新产生layoutcomponent，总之，完全重来一遍，如果还有问题，请告诉我。
期待高人帮忙解答
