一个对仿真有意义的问题

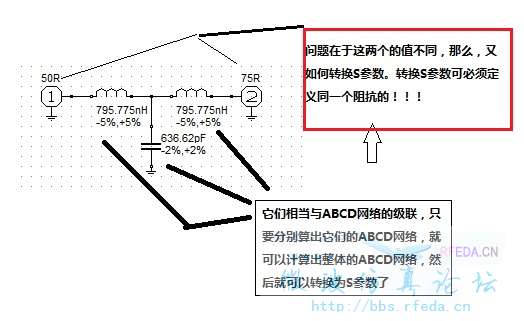

像这种源阻抗与负载阻抗不同的情况，如何求得电路的S参数
你要仿真求得还是测试测得?
仿真就把端口阻抗设置为50和75
我要仿真求得！我是想求得计算的方法，也就是想知道软件遇到这种情况他是怎么求网络的S参数的。因为S参数一般只能定义一个统一的系统阻抗比如50R，而上图中的两个端口的阻抗并不相同啊
两个端口归一化到不同阻抗就是了
能否给出具体的计算过程
用仿真软件仿真的话，里面都提取S参数，ABCD矩阵等等的都可以相互转换的。建议小编好好的利用仿真工具来解决这些问题。
我想知道怎么算，而不是说怎么用软件仿真。用软件仿真容易，知道软件内部是如何计算难。由S转成ABCD的方法是射频的基础知识，这个当然明白。
我说了这么就久，就是没人明白我的意思呢。说实话，本人只是想为将来写仿真软件，做点知识储备而已。只是写不写，能否写成，还没有把握，不好意思说出来
我的理解是：
你用非50欧端接得出的ABCD矩阵，算出的S矩阵是广义S矩阵
S参量和中间的网络，两边连接的传输线的特征阻抗都有关。
用S参量的定义计算S参量：
对于一个多端口网络，Sij=Vi-/Vj+ (其中 Sij为S矩阵的每个元，Vi-为i端反射电压，Vj+为j端入射电压，j端为激励端，除j端的网络端口都匹配)
所以你的问题（二端口），先把75欧 那个端口匹配，算出S11,S21，再把50欧 那个端口匹配，算出S21,S22 就可以了。(其中 50欧作为端口1，75欧作为端口2)
在对右边的那个电感的A矩阵归一化的时候，左边阻抗取50，右边阻抗取75，然后三个归一化A矩阵级联，再转化成S矩阵
转换为S矩阵阻抗取多少?50还是75啊?
所以你的问题（二端口），先把75欧 那个端口匹配，算出S11,S21，再把50欧 那个端口匹配，算出S21,S22 就可以了。(其中 50欧作为端口1，75欧作为端口2)
上面的话还是不太理解啊！
题目貌似有点问题，可能不能准确反映小编意图。
s参数是网络的概念，至少有一个端口是开放的，可以与外界连接。比如单端口网络的电阻器有一个输入端，双端口网络的放大器有输入输出两个端口。小编的示意图给的是一个封闭的电路，端口取在哪里?这个问题必须要明确，否则没法计算。
另外一个问题。通常情况下，我们计算s参数过程中，需要使得某些端口匹配，而传输线的阻抗（如果有传输线的话）又经常被设置为50欧姆，所以，这时候只需在那些需要匹配的端口接一个50欧姆的电阻就可以计算了。小编的电路中，传输线特性阻抗根本就没有提，我怀疑，小编将负载阻抗和传输线特征阻抗的概念搞混淆了。当然，如果不考虑传输线的存在，这个问题就没有了，只剩下第一个问题。
网络的端口是开放的，这是没有错误的。可是一个S参数总有一个对应的特性阻抗。这个特性阻抗代表什么?难道只是一个虚无缥缈的数值?其实从实际上看，这个特性阻抗表示的就是测试网络使用的玩啦分析仪的端口阻抗。我的问题其实很好理解。比如现在有一台网络分析仪，它的输出端口S11的特性阻抗是50，输入端口S22的特性阻抗是75.现在把一个网络接入网络分析仪测试它的S参数。我的问题就是这个S参数如果要计算，应该如何计算。也就是用公式预测一下网络分析仪的测量结果。
“这个特性阻抗表示的就是测试网络使用的玩啦分析仪的端口阻抗”，楼上你确定这个说法是正确的吗?这个是你自己“想”出来的吧?
如果特性阻抗等于仪器的端口阻抗，那这个星球上这么多研究阻抗的人每天都在忙活啥……?
那你说这个阻抗代表什么?
问你一个问题，一个单端口网络，网络内部只有一个集总参数电阻，比如30欧姆，算是一个完整的网络不?是否一定要确定网络自身的特性阻抗?
我明白你的意思。当你说的特性阻抗和我说的不是同一个！一般的特性阻抗指的是微带线还有其他。而我说的特性阻抗是指系统的特性阻抗。比如一个网络的ABCD矩阵，如果要转换为S矩阵，需要指定一个阻抗。我指的就是这个阻抗了。
你是想说Reference Impedance这个概念吗?你觉得把这个也叫做Characteristic Impedance会是正确的吗?
那就Reference Impedance了。我觉得纠缠这个问题没什么意义。我想知道的还是我最初提出来的这个问题
问题有毛病，请先修改
赞成7楼的，先算出非归一化的A矩阵。
