网络分析仪测试高增益放大器?
05-08
网络分析仪测试高增益放大器时由于网络分析仪的功率要打到很低,-50dBm左右
这时候测出来的驻波以及增益曲线不平滑,看不准具体数值!
不知道有什么方法能准确测试出结果来的

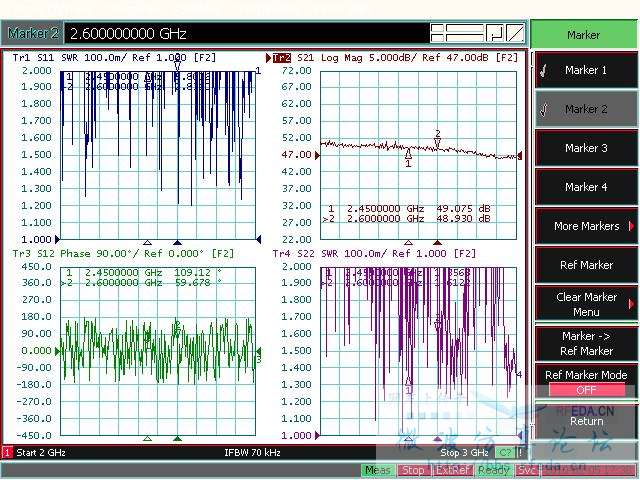

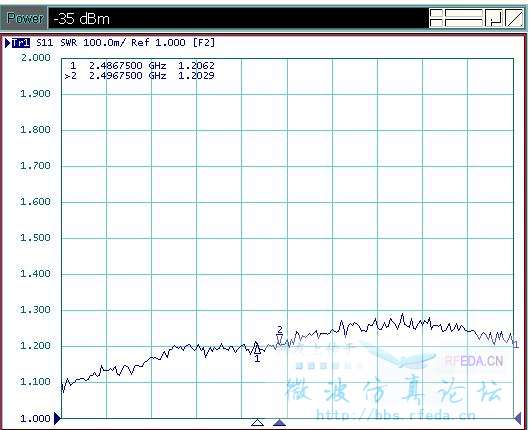

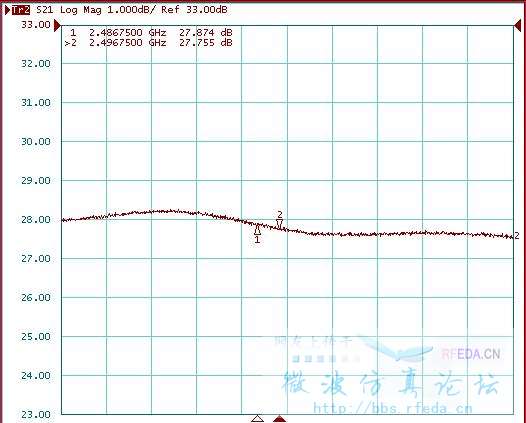

下图是用5071B测试的,丝网输入功率-50dBm
这时候测出来的驻波以及增益曲线不平滑,看不准具体数值!
不知道有什么方法能准确测试出结果来的
下图是用5071B测试的,丝网输入功率-50dBm
你的放大器起振了吧
我测试别的好的放大器也是这样的
再发个输出端接20dB衰减器测试结果
以及输出端接50 ohm负载测试驻波图
可以把矢网重新校准一下试试!
有可能是网分达不到那么高的测量动态范围,前端加衰减器就是一个好办法嘛。或者打开网分的AVG功能,就是多次扫描结果的平均值显示在屏幕上,这样曲线就光滑了。
