请教大家一个问题:我用混频模块、功分器、移相器构建了一个镜频抑制混频器。(高本振注入)如下图。按照理论分析,中频输出端同相加强,在抑制端反相(相差180度)抵消,从而实现混频和镜像抑制。其中三个移相器均设为移相90度。

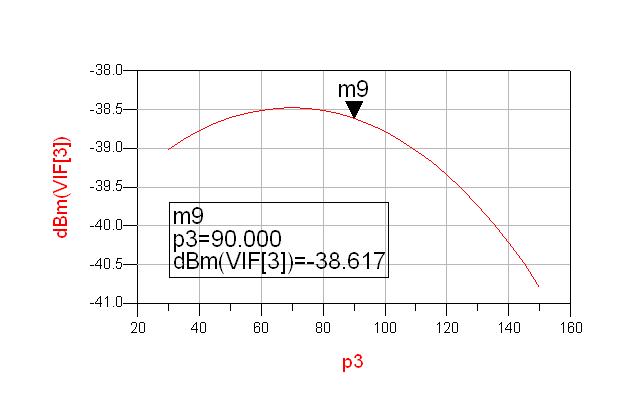

问题是,在ADS仿真过程中,当使用理想的混频模块时,上述没有问题。当其中的混频模块采用一个具体设计的底层电路代替时,问题出现了:如下图所示:(更正:曲线图中的Ph3应为Ph1),也就是当对ph1这个相位参数作扫描时(Ph2、ph3皆为90度),可以发现:
当本振移相器移相70度时,中频信号在中频输出端的功率最大;
当本振移相器移相110度时,中频信号在镜像抑制端输出功率最小;
请问这是怎么回事?不应该都是90度处出现最值么?
谢谢大家
问题是,在ADS仿真过程中,当使用理想的混频模块时,上述没有问题。当其中的混频模块采用一个具体设计的底层电路代替时,问题出现了:如下图所示:(更正:曲线图中的Ph3应为Ph1),也就是当对ph1这个相位参数作扫描时(Ph2、ph3皆为90度),可以发现:
当本振移相器移相70度时,中频信号在中频输出端的功率最大;
当本振移相器移相110度时,中频信号在镜像抑制端输出功率最小;
请问这是怎么回事?不应该都是90度处出现最值么?
谢谢大家
请帮忙指导
我觉得上下差20度 不是简单误差的问题
