关于1900MHZ 交叉偶合的一些问题大家都来讨论下

05-08
本人最近做一个1710-1880  1920-2170 的合路器
指标如下。损耗 0.3 相对抑制 60
准备用直径60的圆腔 排成7腔 腔深 25

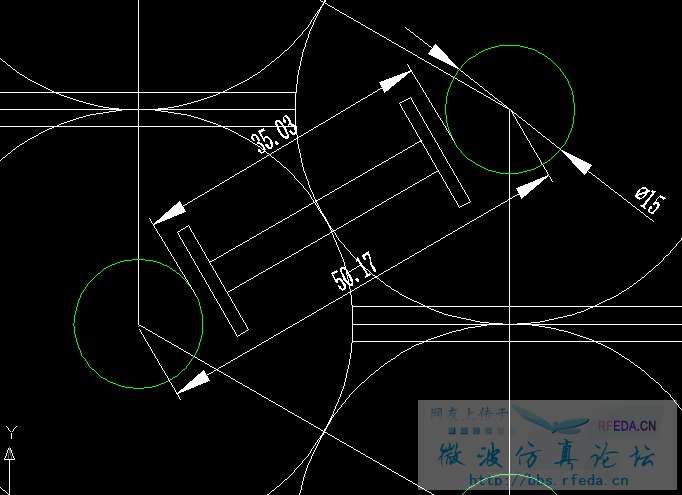

考虑到1920-2170端的飞杆不容易加 而且大家都知道频率和谐波成反比,所以怕飞杆的2次谐波影响通带,我传个图上来
大家看看有什么好的办法可以避免的,大家都来讨论下
谢谢!


我明白了
说的是不是飞杆自己的谐振频率啊?
飞杆越长谐振频率越低越靠近通带
不过还不明白为啥是2次谐波

不一定飞杆两端就是圆盘,也可以用其他形式,只要是容性的就行。另外谐振器也可以做成不规则的,这样需要交叉耦合的两个谐振器就可以距离近一些。飞杆长度过长有可能极性会变。

频率和谐波成反比是啥意思

不一定飞杆两端就是圆盘,也可以用其他形式,只要是容性的就行。另外谐振器也可以做成不规则的,这样需要交叉耦合的两个谐振器就可以距离近一些。飞杆长度过长有可能极性会变。

谢谢你的经验分享,我现在正在做这个实验,和你说的一样,现在准备把谐振器的外尽换粗,让飞杆变短

我也不太明白 频率也谐波成反比  还有就是飞杆的2次谐波为啥会影响通带,我做了几个类似的双工器也没发现这个现象,忘告之,谢谢哦

就是飞杆越加长,它所对应的2次谐波越靠进通带,

是飞杆影响了通带的2次谐波 还是的飞杆本身的2次谐波啊

我明白了
说的是不是飞杆自己的谐振频率啊?
飞杆越长谐振频率越低越靠近通带
不过还不明白为啥是2次谐波

2次谐波就是PIM,所谓的三阶互调,由于系统的非线性性引起的

不是这样的吧 PIMD加两个信号   2次谐波是指的谐振器的2 次谐振吧

三阶交调不是2次谐波吧

期待高人帮你解决问题
