平衡放大器求助
05-08

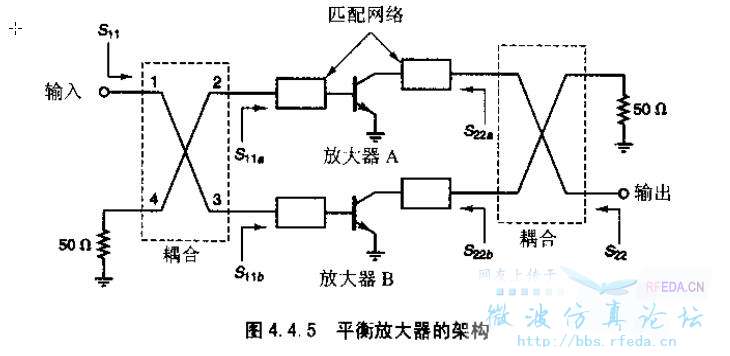

如图这样的平衡放大器,前面的3dB分配器照理说应该是在匹配的情况下即2,3端口接50欧时才能达到功率的3dB分配,但是我们从S11a朝放大器看,它能等效成50欧的阻抗吗?如果不能的话,功率应该不会3dB分配吧
为什么从S11a朝放大器看不能是50欧的输入阻抗呢?
因为在给定增益的情况下,设计的阻抗经常不匹配
1. 如果3dB分配器是性能很好的话,就是平均分配。因为信号从S11a进来之后就被平均分配了。
2.后面的放大器匹配不好,信号将被反射。只要分配器的性能好(幅度和相位不平衡度很小),被反射回来的信号将只会进入的负载端,在S11a端口将会叠加消逝,因为它们幅度相等,相位相反。当然前提是两路放大器要平衡。
谢谢,明白了些,我一直想知道,系统间,各个器件之间如果不匹配的话,它们的性能都达不到设计的指标该怎么办
也就是说3dB分配器必须是两路有90度相移吧?在S11端口2,3反射波叠加为0,是不是这样?
在一个系统中,各个模块不可能完全匹配,只需一定的匹配即可。所以对各个模块都有回损(驻波)的指标要求。对于整个系统的性能可以进行Budget仿真分析,仿真时把各个模块的回损指标按照实际能达到的值来设置。
从1端口进来的信号,到2,3端口有90度的相位差。这种3dB分配器叫Hybrid
非常感谢,解了我的疑惑
好像是说只要两个管子的参数一致,就能实现良好的匹配,这个好像在宽频带放大器的有关资料中看到过
不匹配当然到不了3dB了,反射的能量都被吸收电阻吸收了(4端口),这个问题拿ADS中的Sprobe一仿真,就非常清楚了。
期待高人帮忙解答期待高人帮忙解答
