用谐振法测量微带基片的介电常数
05-08
看到一种方法，把一段带线用阻抗不连续分成几段形成串联谐振结构，此时，传输测量电路用小间隙分段而形成的串联谐振结构就可完成，用网络分析仪扫频就很容易测出其谐振特性：特性阻抗、品质因数、谐振频率。

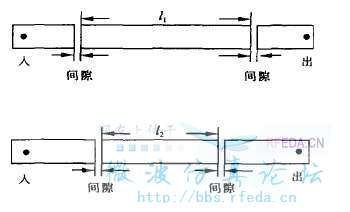

可以通过测量两对串联谐振结构的谐振频率来得到有效介电常数，表达式和原理图如下：
我没弄清楚的是：这个串联谐振结构的等效模型是什么样的?谐振频率f0是不是取决于微带线长度L0?缝隙宽度对测量结果有误影响?
谢谢
