问个关于振铃和EMI的问题？

补充：

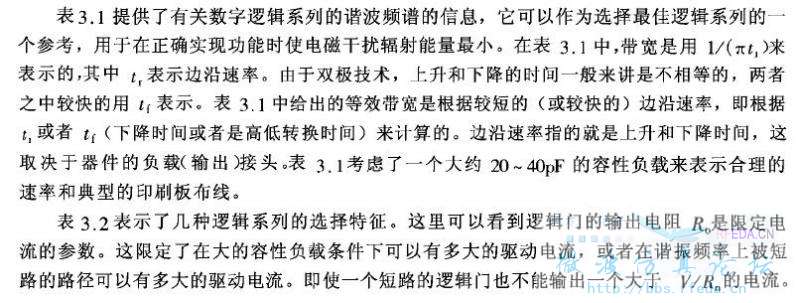

   1、有振铃时的带宽明显高于没有振铃时的带宽。

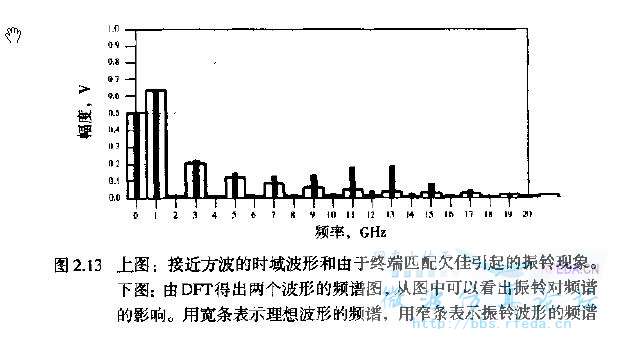

从图二来看，也看不出谁带宽高啊?还有带宽高是什么意思啊?要说是幅度高还好理解！
   2、共模电流的公式，我也查到了，其中E是和f成正比，那这个频率是信号的工作频率还是指那些高次谐波的频率啊?

有事外出，回来继续顶贴！
怎么一直没人回答啊

辐射能力和电尺寸的平方成正比，也就和频率的平方成正比。
即使考虑到振幅效应，还会是和频率正比。

振铃现象会产生高频信号，当振铃频率高于原始信号带宽时，信号的带宽会被附加的振铃高频信号拓宽。

TO wudawolf：
   首先谢谢你的回答！

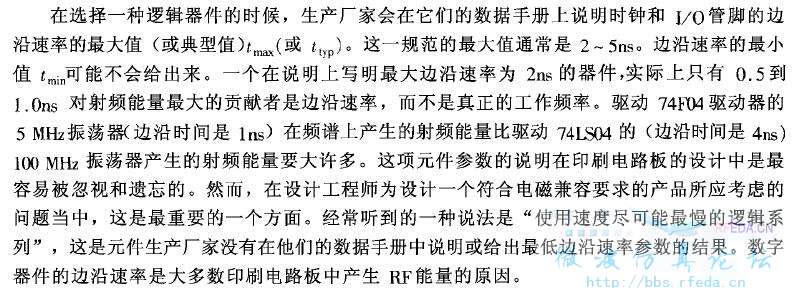

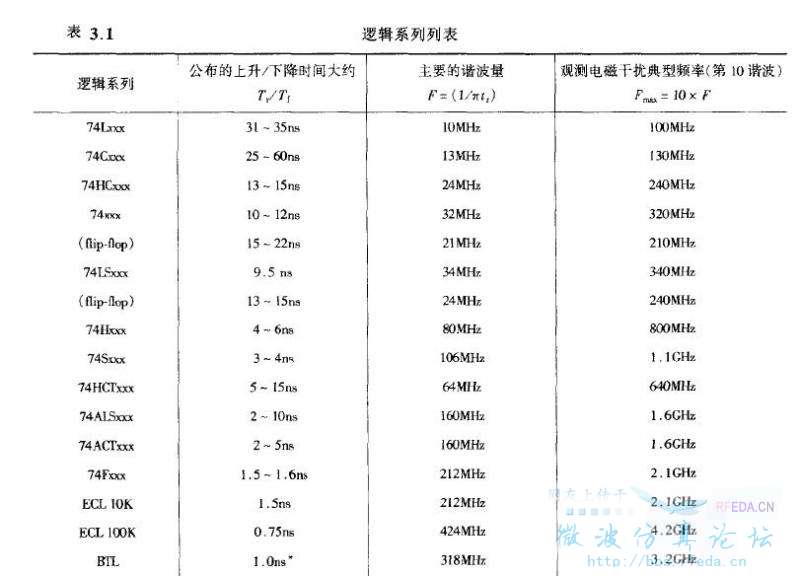

1、关于辐射与f成正比，这个可以接受，因为有公式可查，但我一直没有理清楚一件事，
   就是：公式中的这个f是信号的工作频率还是高频谐波频率啊?

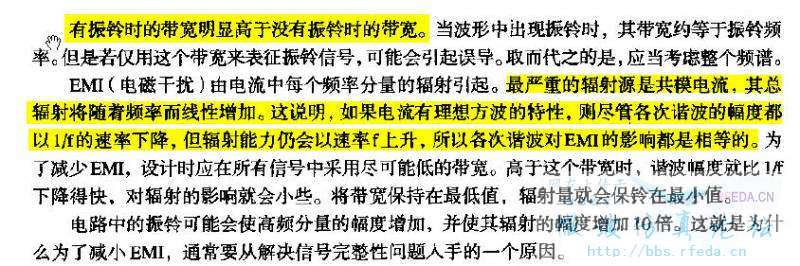

2、还有，我上传的第三幅图片，最后一段话，振铃会导致各个谐波频率的幅度增加（从
   图中确实能看出），从而导致辐射的幅度增加10倍，这是说谐波幅度对EMI的影响吧，
   怎么又和频率分开了呢，怎样将f和幅度一起联系起来理解其对EMI的影响呢?

信号是包含工作频率和高频谐波频率在内的一段频谱内的信号，在辐射公式中应该
是针对频谱内某一频率（及所对应的信号分量）来说的。
辐射与频率f和幅度都有关系，幅度随频率上升而下降，但是高的频率辐射能力强，
所以综合起来各次谐波对EMI的影响都是相等的。

1、针对这句话，wudawolf可否在具体解释下呢?能举个例子最好！
2、是否有将EMI辐射、f及幅度联系在一起的具体公式?

待我研究一下，有心得就回給你。

我想 Dr. Bogatin 在這個章節要強調的是 SI 對 EMI 的影響，用一些趨勢來增加讀者的方向感，至於 " 輻射的幅度增加10倍" 的問題，我想是翻譯傳達的概念容易引起的誤解，我個人感覺 Eric 要說的是以10倍 (因為輻射功率是10 log x 轉換因子) 的因子增加這樣的概念，而不是幅度增加10倍的絕對值。

1、有振铃时的带宽明显高于没有振铃时的带宽。
从图二来看，也看不出谁带宽高啊?还有带宽高是什么意思啊?要说是幅度高还好理解！
答 ::  帶寬一般的定義是幅度下降到 -3dB 截止，圖二中振鈴信號的轉換頻譜在13, 15 GHz,這麼樣的高頻都還有比較高的幅度，所以說它的帶寬較高 (這也是翻譯上用字的問題，也許用帶寬較寬更易理解)。

TO honejing:
       我又重新看了看相应章节，有两个问题没弄清楚：
1、针对图片2，振铃信号的转换频率，你判断大概在13或者15Ghz，是怎么判断的?
      我看书的定义是：需要知道理想方波的谐波频率之幅度，振铃的幅度应该是小于方波对应谐波频率分量幅度的30%以下，此时所对应的谐波频率才是转折频率啊，可是图中的理想方波的幅度基本都小于振铃的，所以我没看出来怎么判断的啊?
2、EMI、频率和幅度，有没有结合在一起分析的公式呢?
   我只查到EMI和频率的公式，没涉及到幅度！


1、针对图片2，振铃信号的转换频率，你判断大概在13或者15Ghz，是怎么判断的?

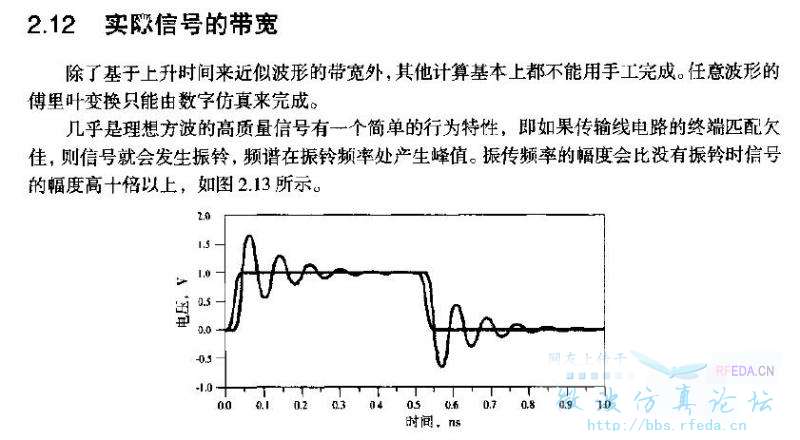

答:: 請看上下兩圖及其說明，上圖的週期為 1ns，所以頻譜的基頻為 1GHz，另外 Eric 有說明寬條是理想方波的頻譜，窄條是振鈴信號的頻譜，水平軸是 GHz 單位，所以11,13,15倍頻有比正常方波高。
另外幅度的大小請參考Fourier Transform的公式就可以算出來。
2、EMI、频率和幅度，有没有结合在一起分析的公式呢?
答::
一個環路 (差模輻射) 的電場強度的公式 : E = 263 x 10E-12 ( f ^ 2 x A x I )
where,
A is the loop area in cm2;
f is the frequency of source current Is in MHz;
Is is the source current in mA.
For example, if A= 10cm2, f=50MHz, Is=20mA, the field strength E will attain 42dBμV/m.
另外共模的輻射場強公式為 :   E = 1.26 x 10E-4 (f x L x Icm)
where,
L is the wire length in meter;
f is the frequency of common mode current ICM in MHz;
ICM is the common mode current in mA.

呵呵，honejing的资料很全啊（我有一本PAUL的书，也是这样的公式）！
对于第二个疑问：
    其实我还想知道是否有E和谐波分量幅度的关系式?
    前面给出的共模和差模公式，都是关于频率和E的，有没有频率所对应的幅度（如电压值，图片2）和E得关系式呢? 因为我始终没理解这个谐波“振幅”到底是如何影响E的

你忽略公式中的一個因子電流 ( I )，電壓在環路內就產生電流，這是產生輻射場的關鍵。
至於圖二的電壓值，就是套用 Fourier Transform 的公式，就可以算出每一個諧波的電壓幅值，公式有些運算子不好打，所以就不打上來，你自己應該可以參考 Paul 書中第七章，但是並不是很好理解，你就仔細看看吧！

想上传来着，可惜太大了（8M多），我还没学过那种分包压缩上传的方式，呵呵

在：
http://bbs.mwtee.com/forum-318-1.html
中可以下到此书！
