关于入射功率、反射功率、输入功率的问题

12-12

最近在看PA.看到一本书《射频电路设计---理论与应用》311页对于入射功率和输入功率有些迷惑。
Pinc：入射功率；Pr:反射功率；Pin：输入功率
1>对于一个而端口网络的输入端，Pinc = Pr + Pin (这个理论没问题吧)
2>但对于输入端口共轭匹配的情况，Pinc = Pin (Pr=0,功率完全吸收，没有反射功率，这也没问题吧)
3>但我看书上的公式 Pin = Pinc(1 - |Γin|^2),这样来看即使输入端口共轭匹配（ Γin = Γs*(共轭)），Pin也不 = Pinc 啊，因为 Γin不 = 0，啊
2>和3>出现了矛盾，给我指点一下吧，看看我错在了哪里

共轭匹配是Γin=Γs*
输入端匹配是指Zin=Z0，即Γin=0
源端匹配是指Zs=Z0，即Γs=0
这三个不一样，但是有可能同时满足
所以你的2是不对的

Γin=0

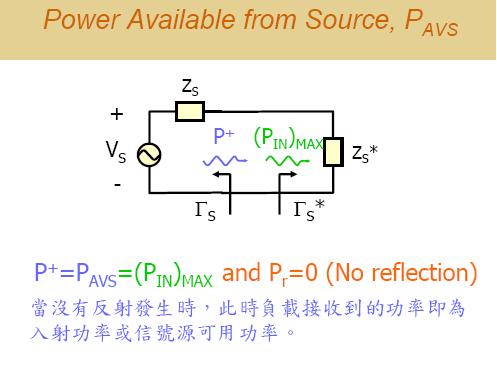

这个图里人家可是标了有Γ的（也就是说一般情况下有反射的）
一般来说源是确定的（Zs，Γs确定），可变的是负载
因此负载能接收到最大功率就是你原帖的那个第3点
即当ΓL=Γs*的时候能取到Pin=Pavs*(1-|ΓL|^2)
这个图下面的文字和公式是说，
在一种特殊情况下，即ΓL=0（实际上也就是说ΓL=Γs=0）
Pin=Pinc=Pavs

3式的反射系数是指的实际的端口反射系数，
前两个是相对50欧姆（或者其他标准阻抗）定义的反射系数

反射系数不都是跟Z0相对定义出来的。。。
什么叫实际的端口反射系数？

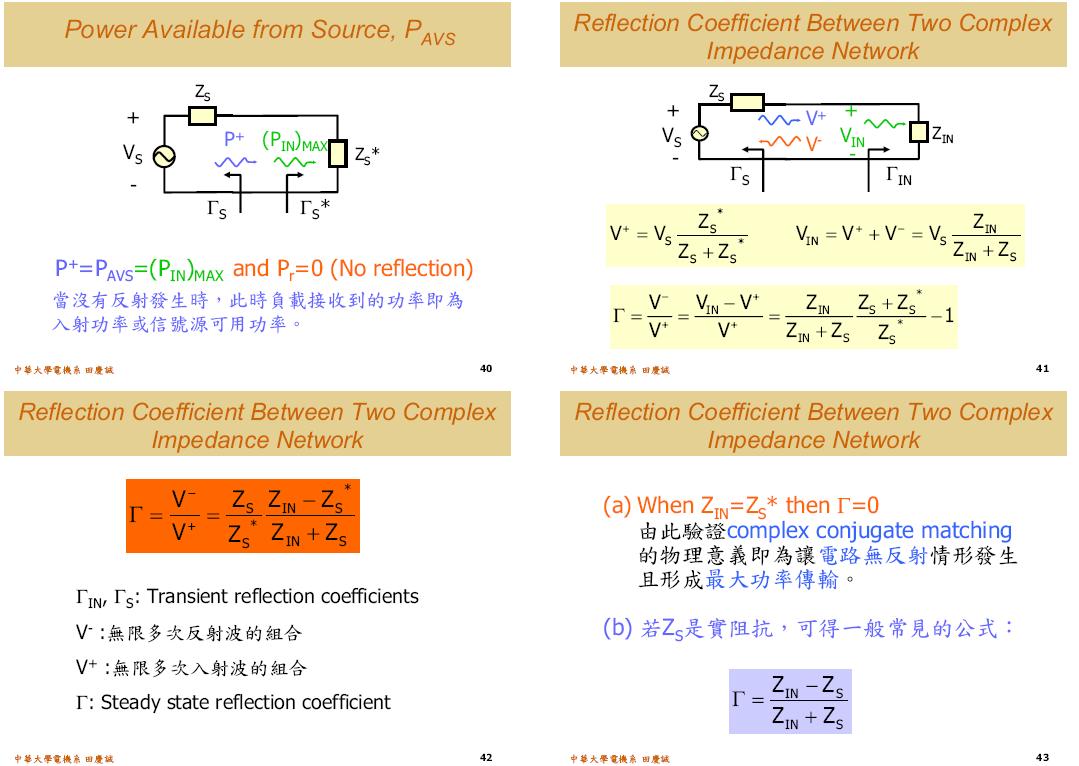

是不是也按前面附件那样定义？即是把额定输出功率Pavs当成入射功率，而
把额定和实际输出功率的差定义为反射功率？

我觉得你说的第二点有问题。输入端口共轭匹配只保证网络能从信号源吸收到最大功率，这个最大功率并不一定是Pinc，而是Pinc(1 - |Γin|^2）= Pinc(1 - |Γs|^2）
只有Γs=0时，这个最大功率才是Pinc。

是讲射频电源的书吗？
想了解一些射频电源方面的基础知识，比如射频的产生、传输及电场分布等，想了解一下
其基本原理和电源的工作特性，请大侠推荐本书看看，学习学习，谢谢。
虽然用射频电源用了很久，但对其原理性的东西却不怎么了解，甚是惭愧加郁闷。
