请大家帮忙出出主意

12-12

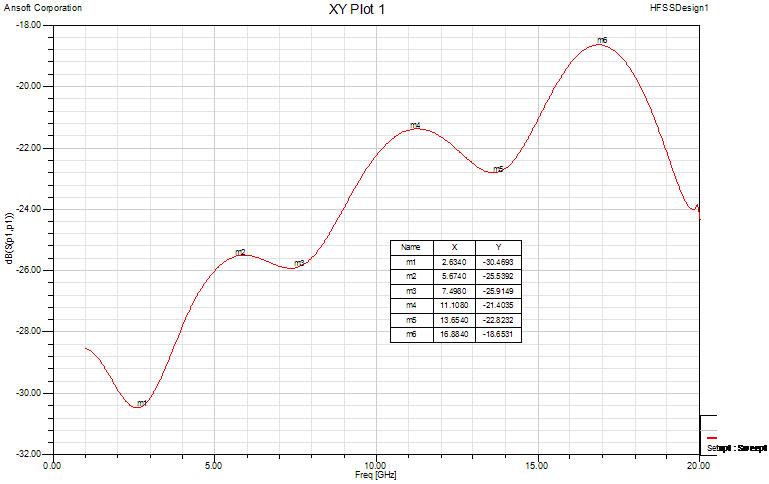

我仿真的一段微带传输线,由于比较长,频带比较宽,所以反射会出现一些波峰波谷,具体见附件。我想要的是传输特性比较平坦,相位接近线性的传输线,大家有没有什么办法。我的想法是在传输线的一些特定位置加一些匹配,比如粗细交替变化,这样有点像滤波器,不知道这种方法是否可行。
.60

这么宽的频带HFSS怎么跑得?分段扫描?

直接跑的 两头多少有些问题
分段跑过 差不了多少
.60

我感觉的很麻烦,你要的是把S11曲线弄平了?实际应用中有这个需要么?
即使能够弄出来,加工也是个问题,线与连接器之间的不连续性就可能造成这样。

你这个是S11,还有s12呢,不知道你拿这个传输线做什么

传输线 打金线和其他器件连接 看了一下反射值 影响最大还是传输线
.60

光电模块 里面用到的
通常做法就是直接做个50欧姆传输线
.60

干吗不考虑CPW,好像光电里用的也很多。

没有太大区别 我试过
.60

在S11<-20dB情况下,端口阻抗差别很小,
不知道你为什么会有这个奇怪的需求
你要的传输特性比较平坦,相位接近线性,
这些指标应该看S21
这个满足你的要求应该没有问题
.55
.55

如果输入是一个高速数字信号的话
对应频谱主要集中在1/t 的频带范围内
网络的传输特性平坦的话 那么就可以不失真的取出高速数字信号
s11和s21有对应关系 为了方便我就给出了s11的图
.60

看S21 mag和phase就可以了吧,S11只要低于-20dB工程上没啥问题了。你要是不放心
可以用nexxim和hfss结果跑跑眼图和BER。

我用ads跑的眼图 肯定是不行了 所以才要想办法怎么改变
.60

多大速率的?不是有Equalizer+CDR可以改善眼图么?把各部分连接的TDR图画出来估计会有帮助。

10gbps的
是调制器的输入 没有cdr电路
你说的tdr确实是个好办法 我之前只是听说过这个功能 还没用过
看来得研究一下
我的做法是加几个脉冲信号到理想微带线 输出很明显出现振铃
.60

应该不是因为S11,我用agilent的PLTS对实际的板子测试分析过,<-15db的S11对眼图几乎没影响

你的传输速率多少 传输线多长
关键我们微带线 通过打线 连到另外一个短的传输线 再通过打线连接到另外一个传输线
这样反射就上来了 尽管那两端传输线都设计成50欧姆
.60

你的传输线多长?我见过9cm传输线,40gb/s,传输线也没做特别的处理,就是普通的
差分线,就是要控制好阻抗和不连续的影响。

和他差不多 不过我是10gbps 不是差分线 就是普通微带线
通过这个 加到电吸收调制器中 其实就是简单的ook调制
.60
