为什么这个hairpin filter的损耗这么大

12-12

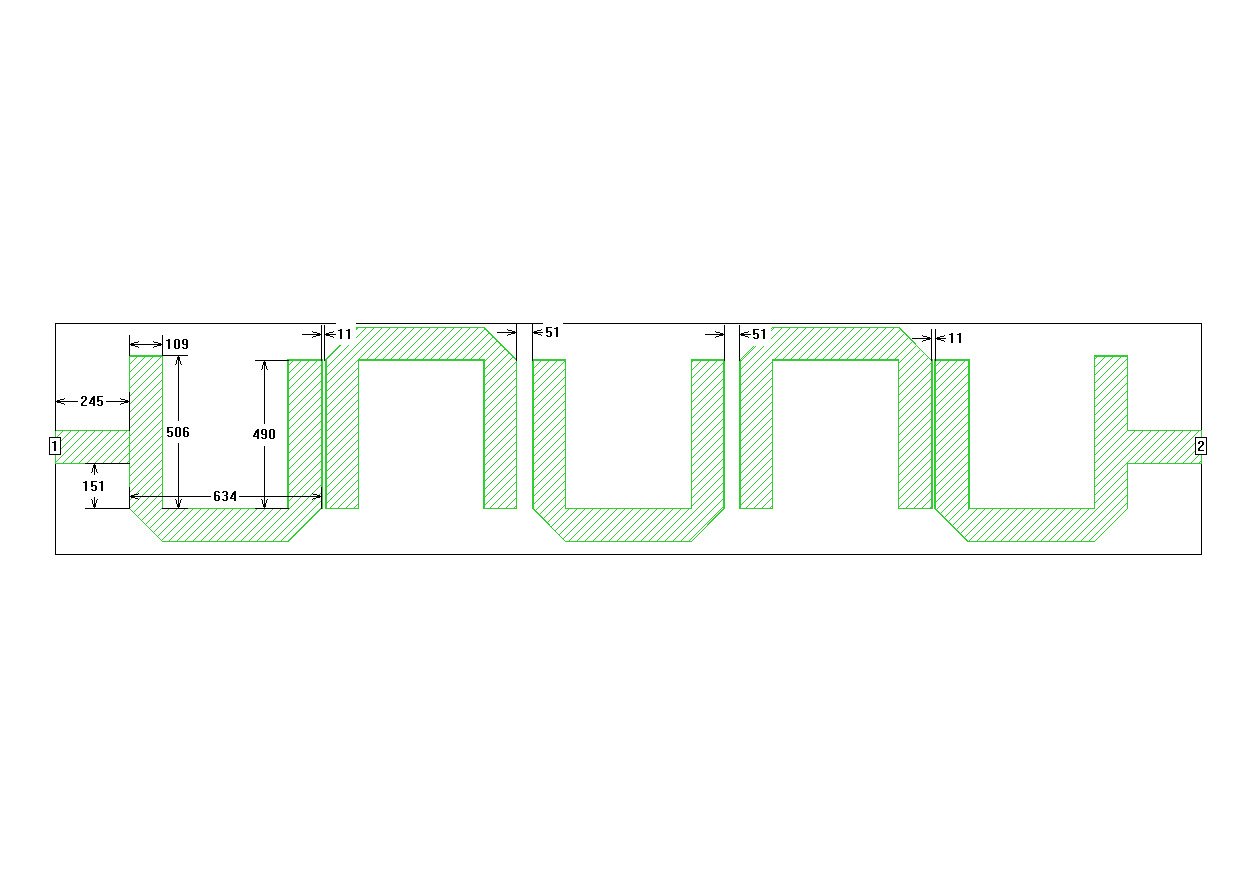

用普通FR4作substrate设计的，中心频率和带宽差不多都正确，

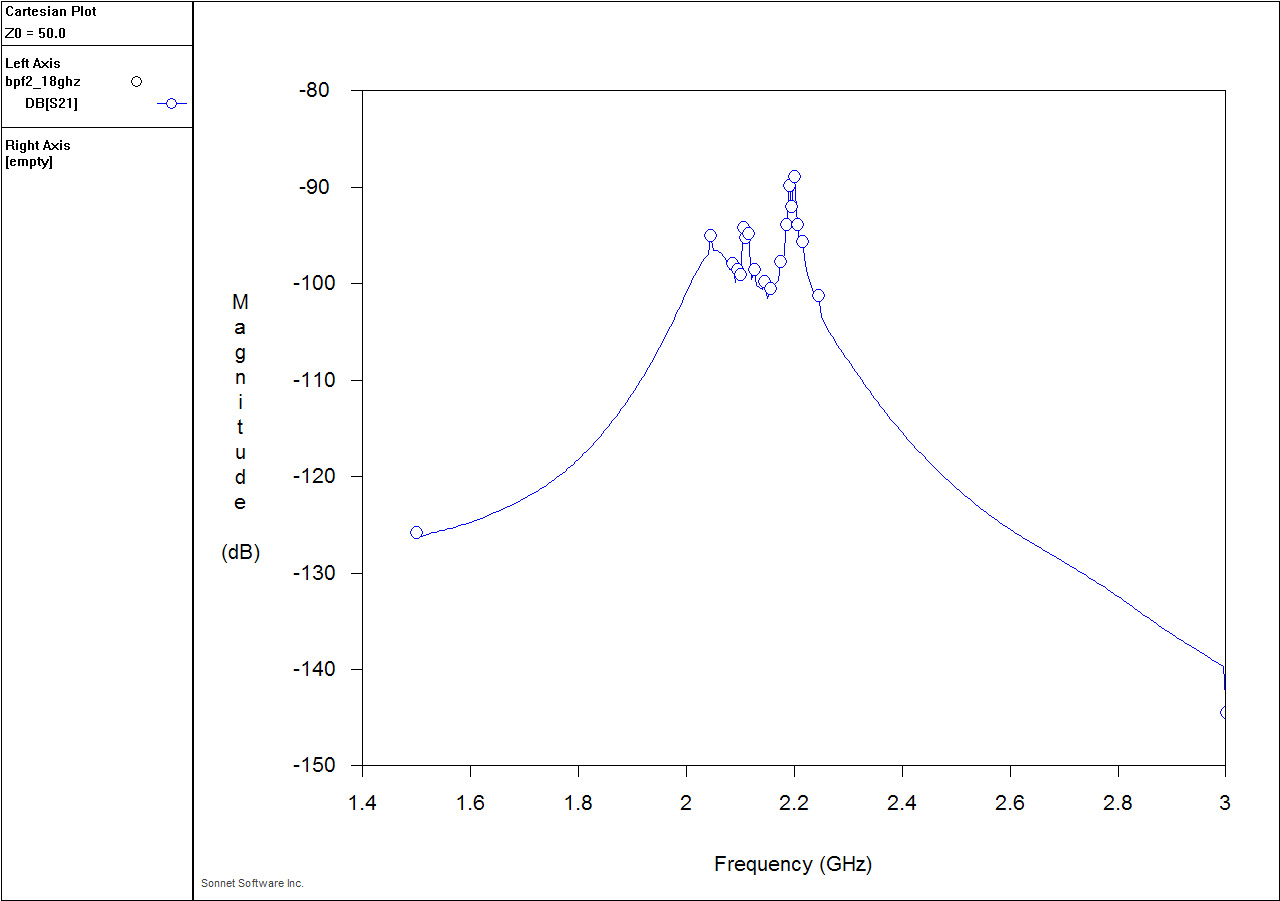

可是这个insertion loss怎么会这么大。是哪个参数有问题？

贴S11
.55

谨慎怀疑他的单位错了。。

什么意思？单位是mil啊，单位错了频率和带宽是不可能对的。

尺寸没搞错的话那就是仿真设置的问题了，看看port和边界设置有没问题。

你这明显的没成带啊，插损当然大了
而且你这里设置的屏蔽盒跟滤波器之间的距离太小了吧，是你实际的要求是这样还是你
想要的是自由空间？

看了S11就觉得不对了。S11只有在中心频率处一个窄的十几dB下陷，其他频率几乎没有衰减。是什么原因呢？
