用HFSS仿真微带天线的问题

12-12

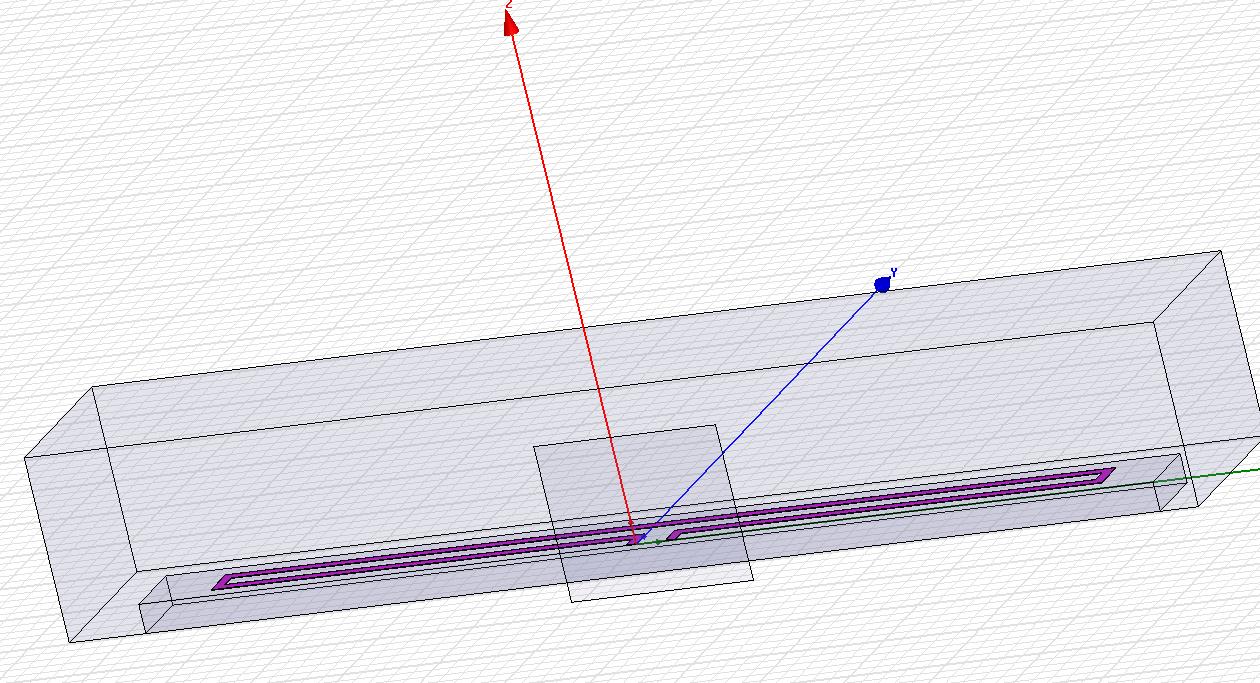

新手用HFSS 如附图所示，是一个Folded Dipole, 采用Wave Port 激励，
Terminal line 从右边的probe 划到左边的probe ，结果出来不对，在2.1G 左右的S11 只有-0.2dB. 不知道哪里弄错了，哪位大侠帮着看一下啊，不胜感激！
此天线应该在2.4G附近左右响应

rad太小天线下面也有辐射要包进去
暂时看出一点问题其他得看工程文件
.60

干吗不用lump port。用waveport最好把balun加上。
Rad边界至少离那个天线lamda/4，如果要看farfield的话再在Rad里画个空气盒子离
天线lamda/8， farfield的sphere设置这个面就可以了。一般的做法都是这样。

目前把air做大以后，基本上响应是对了，
在2.45G左右阻抗变成了292ohm 左右，但是由于这个天线后面还有
很大一块区域是电路，上面有铺铜，只要靠近一点画上一个PerfE的话
结果就完全不对了：）
可是TI给的参考设计和电路板都是这样的，疑惑中，是不是还有那个地方没有
设置正确，
一会儿上web 我把现在的仿真文件上传，希望各位大侠帮忙看下：）

这是工程文件，
有些进展，请看前贴～～还望各位大侠帮忙看下
另外附有一个文档是TI描述这个Folded Dipole 的文档，不知是否有帮助

FDipole.zip

Dipole_Antenna.pdf.zip

我感觉你的port激励有问题！

用的是lumped port, 但是后面那个地对他的影响很大，
理论上似乎可以说通，但实际上似乎没什么影响，不知道为啥？

天线怎么能用lumped port...
.135

这话说得。。。

这种类似于线天线 lumpedport是首选
.60
