请教大家HFSS中关于下图结构的端口设置的问题
我如图所示地设置了两个lumped port,但是仿真出来的结果是S21是-40多个dB。
似乎两个端口绝缘一样。
请问,对于这种情况,端口应当如何设置。对于水平的CPW,我设置的端口没有问题,但是对于这种3D的传输线,我就不知道怎么设置了,请各位指教,谢谢!
或者,还有没有可能是就是金属线在交接处没有接触上?
lump port为什么画个矩形呢。把每个端口的旁边两个地连起来,与中心导带
边缘端有个缝隙,在这个缝隙里画个矩形做lump port,积分线从中心指向连起来的地。
是应该这样设置。
在waveport的求解时,HFSS把waveport的矩形边界设为PEC边界条件,求解端口上的2d
问题。所以lz在按照他图示的方法设置waveport时,两个地自动连接起来了。
在lumpedport求解时,HFSS设置这个矩形的四边都是理想开路面,两个地就没有连接起来。
我想这就是不能按照waveport设置CPW端口的方法设置CPW lumped port的原因。
不过我一直对HFSS的waveport和Lumped port有点疑问。
似乎lumped和两端导体接触的位置不同,算出来的结果还不同。
主要是不明白设置lumped port后,HFSS的求解过程到底是怎样的,所以想不通。
他那种结构waveport很难加阿,lump port反而容易的。但是lumpport需要calibrate掉
边缘电容的效应,另外lumport的矩形大小也会影响计算结果,因为这个port有个电感效应在,高频的也需要calibrate掉。
好像看过别人做这样的事情,不过不太明白。
应该怎么calibrate?
刚看了我设的一个lumped port,端口上的电场几乎是均匀分布了。
除了不跟金属接触的边界上有点边缘效应。
谢谢!
那Solution Type采用Driven Modal还是Driven Terminal呢?
对于这里的lump port来说。
另外,再想问下,两个金属块在hfss里面是不是画的时候坐标对齐了就算连在一起了?
谢谢。
仿真做好了,终于和想的差不多了。
另外,请教下,这个calibration应该怎么做呢?
自己用公式算下电容然后把它从S参数里面去除掉?还是直接可以用hfss?

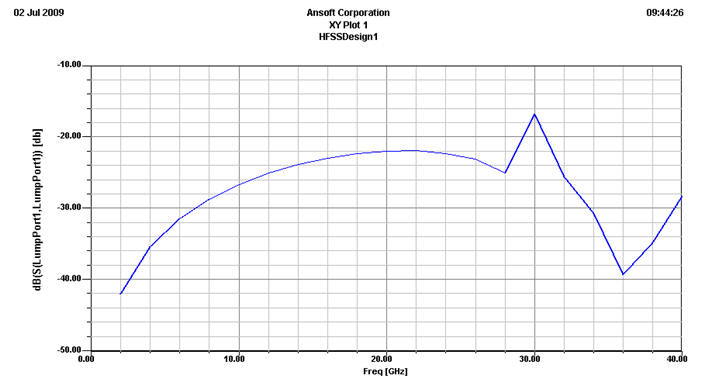

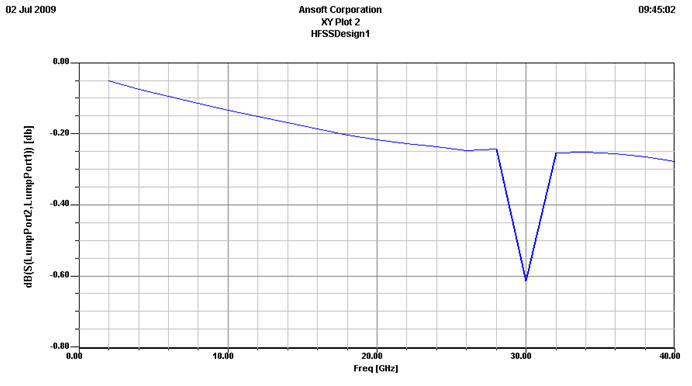

再想请教一下,如何仿真的时候出现的结果突然出现一段尖峰,这个是本来就有还是在那个频点计算不收敛?
以前我仿其他的东西有时候也偶尔会出现一些尖峰。
在那个尖峰附近多算几个频点看看吧
.104
我在尖峰那里仿了很多店,发现不管怎样,就是在那个地方有个尖峰。。。。
按道理来说不会啊。不知道是怎么回事?
