ADS Mom仿真螺旋电感问题

12-12
在验证CMOS螺旋电感时,验证了2nH的电感,使用Sonnet得出了1.8nH的电感(我觉得在合理的范围内),然后将sonnet的版图
导入到ADS中(因为sonnet的螺旋电感建模非常方便),但是在ADS 的mom下,电感只有0.4nH左右(非常奇怪),金属使用的是thick
型,mesh设置的参照example中的spiral例子,我在检查的过程中,发现由于induc是3.5圈的,因此两个端口离得很紧,我用延长线分
开一些后,电感值增加了一些,但是还是很不对,请大家帮忙看看原因,谢谢

你怎么验证的? 看看Mom里叠层和port设置有没有问题。另外你可以在Mom里调用Sonnet的仿真器看看结果和sonnet中的结果有没有出入。最后一个用ADS Mom里的EMDS for ADS的这个FEM 3D工具再作一次验证。

因为只有两层,上面的螺旋形状是sonnet结果倒进去的,,因为怀疑端口可能有问题,所以改了一下端口(比如让两个端口距离远些),虽然有些改进,但是不大,EMDS那个还没用过,知道这个,但是不太了解和mom的差别有多大?为什么要用这个?anyway,谢谢了哈,我继续试试

上个截图吧
端口定义是internal 还是 single,有没有couple效应

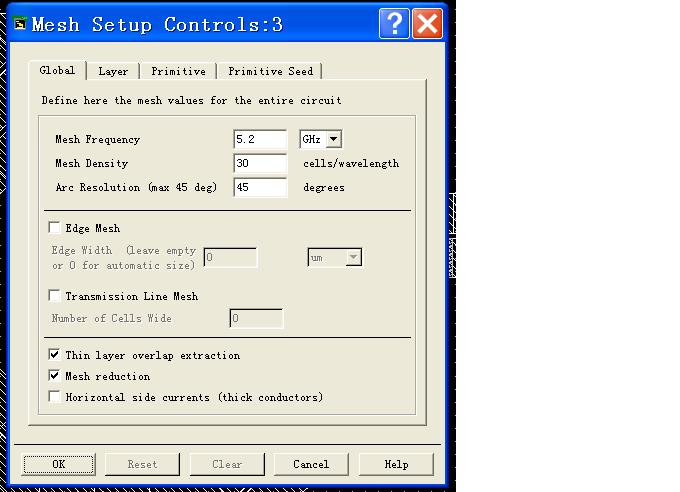

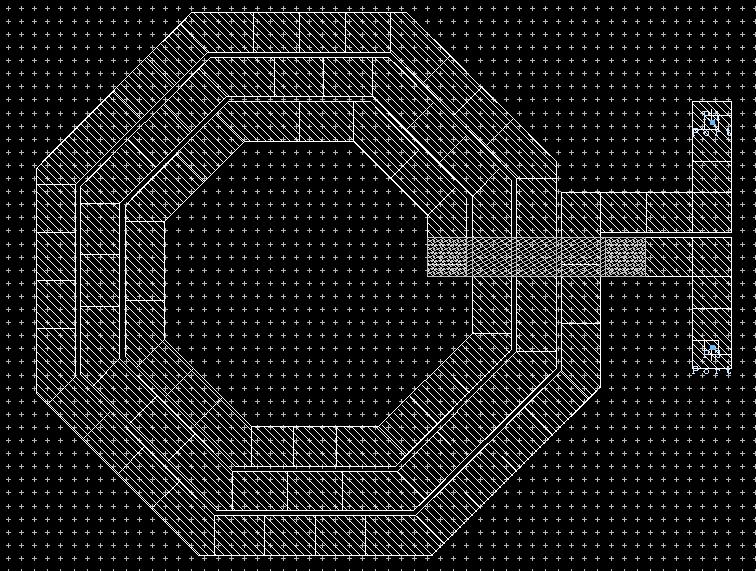

截图如下
PS,刚才做了一个实验,把ADS的中的spiral example导入到sonnet中做了一遍,发现情况如下,端口50Ohm,频率2.6GHz
          Re      Im
Sonnet   2.198   2.545
ADS Mom  2.125   1.609
可以看出,实部差别不大,虚部还是很大,ADS的例子还给出了测试和仿真的对比,来说明自己的正确,但是我做的感觉还是Sonnet准确(在仿真螺旋电感方面)
我想还要不要吧sonnet中的电感导入到ADS中跑一遍,嘿嘿

Sonnet很好用的,Mom和Sonnet EM一样是2.5D仿真工具,对你的应用够用,
看看两者的mesh有什么区别,排除设置的问题,不应该出来这么大的区别。
看看Mom的layer有没有弄错。emds for ads是3D FEM 仿真工具。

为啥不试试sigle port
一般无源器件的建模,都是出来一长段线,然后deembeded吧,和single port的定义挺类似

装Sonnet时候会自动装ADS的扩展,Mom里有sonnet的菜单。

port设成Single Port
Mesh把最后一个点上,厚金属模型
两个引出端能远一点吗?线宽和间隙都是多少
另外还要看你的层定义
.55
.55

Top
