急问ADS仿真

12-12

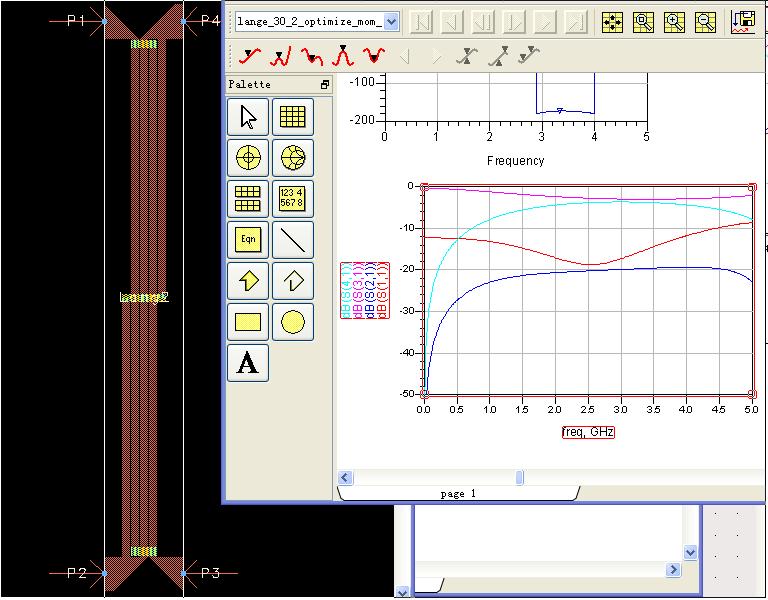

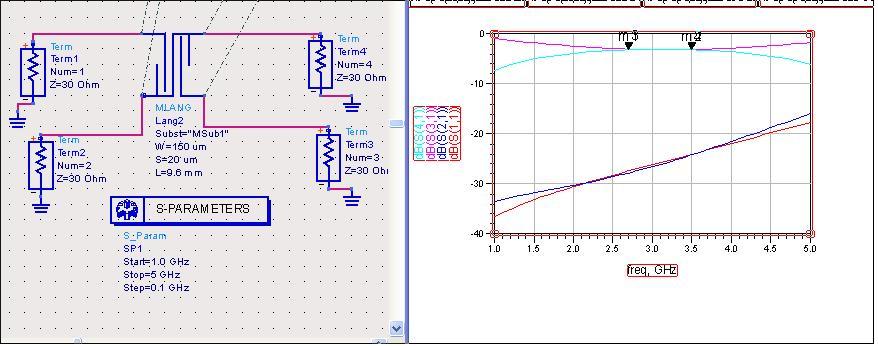

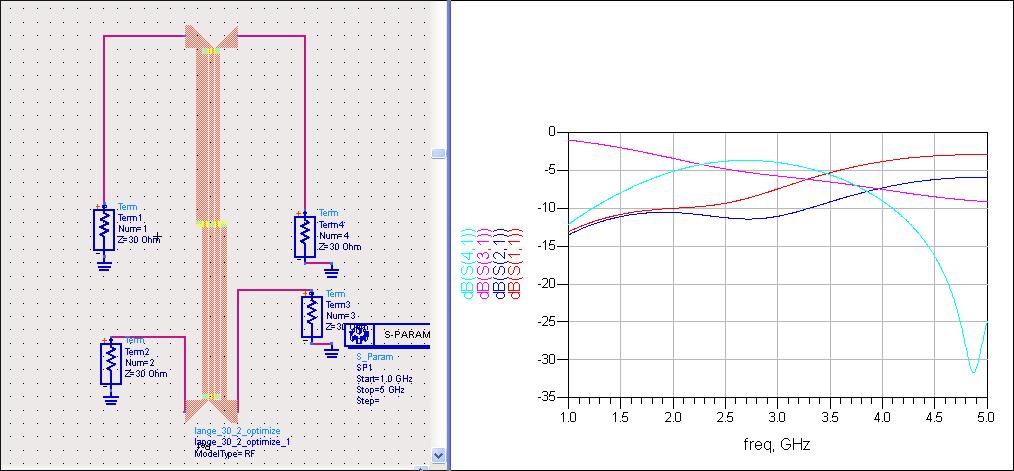

图1和图2仿真结果非常接近，但图3仿真结果差别很大，求问原因
都是30欧姆
图中是一个3-dB的lange.在layout下仿真结果应该是正确的，但在schematic下进行mom仿真就差得很远。
这么仿真对吗

你是说mom生成的模型在sch下仿真结果不对？还是sch下的标准lange model和mom的仿真差别。
如果是前者，试试把model type换成file based，这样每次对mom仿真做更新后，不用对model进行更新，如果设置正确，mom下的结果和mom model在sch下的结果应该很一致(除了一些拟合算法的差别导致微小的误差)
如果是后者的问题，lange的电路模型不是很准，但是mom仿真如果没有测试的经验，设置不好的话也有不小的误差，所以对这种复杂电路不能太依赖仿真，还要多考虑工艺容差等因素

你mom下端口阻抗是30欧姆么？
你再换file based试试，到底报什么错
问一下，为什么要做特征阻抗是30欧姆的，呵呵
