hfss 仿无源器件出现了 s 参数大于 1 的怪事。。。

12-12

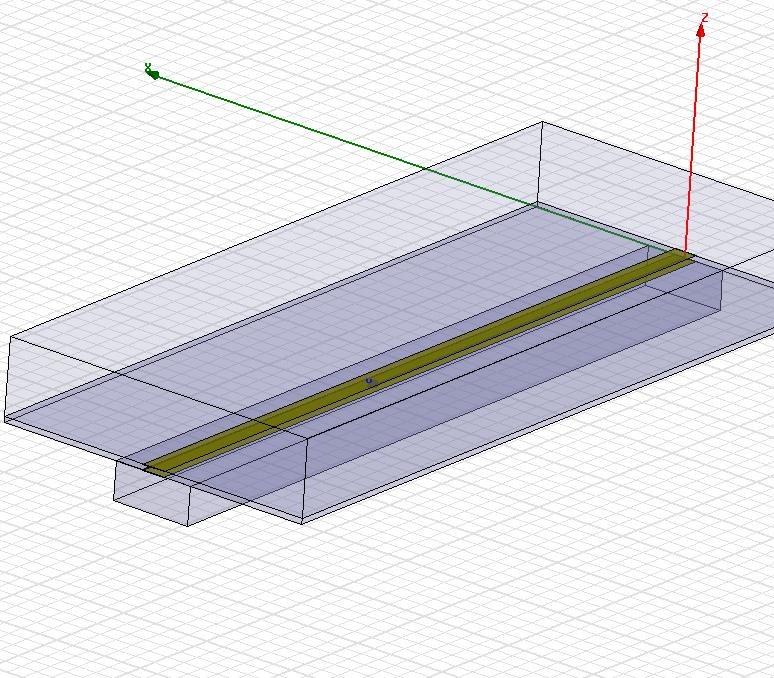

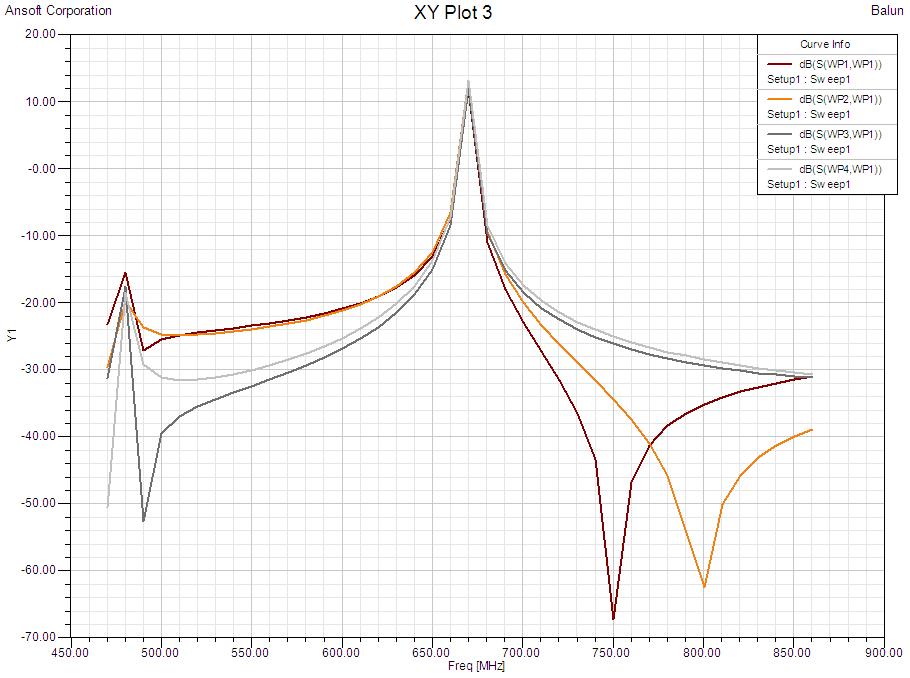

一段宽边耦合的耦合带状线,仿真结果居然有个频率上的 s11,s21,s31,s41 都大于 1
这不是怪了吗。。。
是不是我的模型建的有问题?
BTW,HFSS 的版本是 V11
.74


 wilkinson.hfss

震荡了,这里的震荡的概念不是有源器件中的震荡

无源器件也会振荡?能详细说说吗?
.74

常遇到的情况,传输线长度和盒子的长度可能恰好接近半波长的倍数,修改尺寸就能算正确

这个震荡在测试中绝对不会出现,但是在仿真中会遇到,修改一下设置,比如网格数之类的,具体如何修改,需要对算法有一定了解的基础之上。

是说发生了谐振吗?频率正好是空气腔的谐振频率?
.74

能举个例子如何修改吗?手动划分一下网格?
.74
